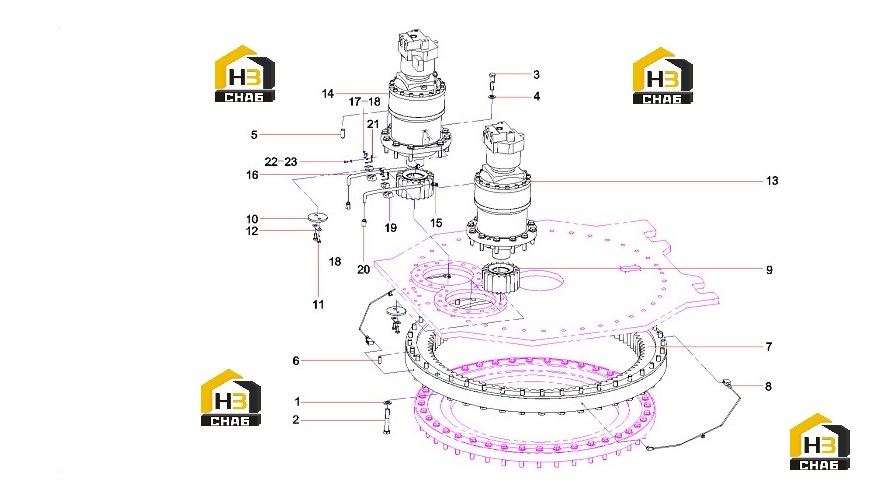

Механизм поворотный платформы 11441321

← Пластины защитные 11444607 Система смазки поворотного подшипника 10256983 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 27GB1230

Каталожный номер:A210444000004

Комплект:96

Примечание:

№ на схеме:2

Наименование:Bolt M27 x 200DIN931 10.9

Каталожный номер:60098788

Комплект:96

Примечание:

№ на схеме:3

Наименование:Bolt M24x100DIN931 10.9

Каталожный номер:60039134

Комплект:24

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210491000122

Комплект:24

Примечание:

№ на схеме:5

Наименование:Dowel

Каталожный номер:A820301016459

Комплект:2

Примечание:

№ на схеме:6

Наименование:Dowel

Каталожный номер:10473683

Комплект:2

Примечание:

№ на схеме:7

Наименование:Slew ring SSF1676/60CHH

Каталожный номер:12873388

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lubrication system, swing bearing

Каталожный номер:10256983

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear, reduction, swing

Каталожный номер:10256989

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plate, retaining

Каталожный номер:10256991

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer, lock

Каталожный номер:10256990

Комплект:2

Примечание:

№ на схеме:13

Наименование:Reducer

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:14

Наименование:Reducer

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:15

Наименование:Connector

Каталожный номер:24003606

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103001745

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000149

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pipe Clamp SY850C3I2K.1.2.16-7

Каталожный номер:12840737

Комплект:4

Примечание:

№ на схеме:20

Наименование:Connector, fixed

Каталожный номер:A820205002330

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bending Plate SY700C2I2K.1.2.16

Каталожный номер:12936956

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000207

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 16GB1230

Каталожный номер:A210405000002

Комплект:2

Примечание:
