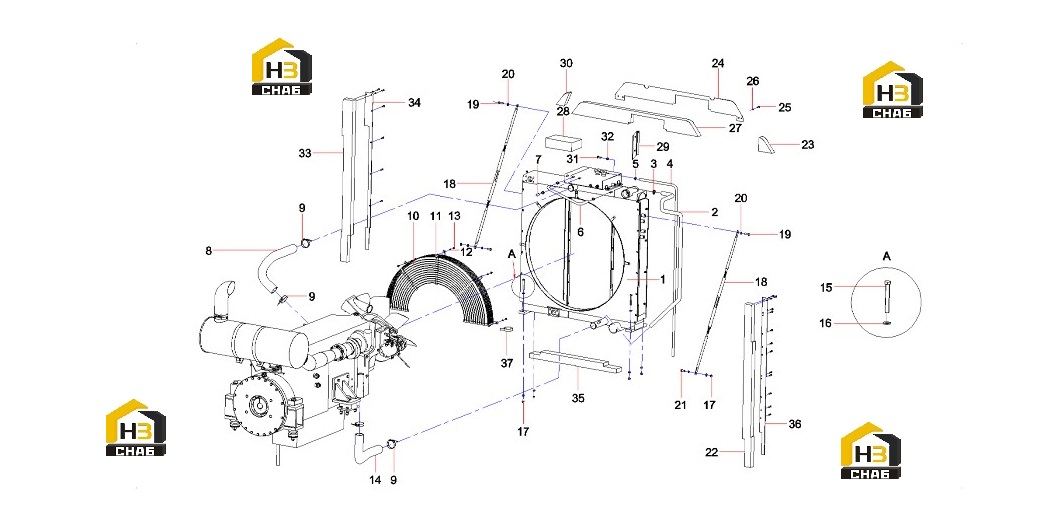

Комплектующие системы охлаждения 11450071

← Системы двигателя 11453587 Радиатор b229900003381 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator

Каталожный номер:B229900003381

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, water feed

Каталожный номер:11449917

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose ring hoop

Каталожный номер:60210577

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe, drainage

Каталожный номер:10250712

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pipe, expansion

Каталожный номер:10250705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, sealing, rubber

Каталожный номер:10250721

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe, water inlet, radiator

Каталожный номер:10250718

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, T-type

Каталожный номер:60202886

Комплект:4

Примечание:

№ на схеме:10

Наименование:Protective cover of fan

Каталожный номер:12855953

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:5

Примечание:

№ на схеме:12

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:5

Примечание:

№ на схеме:13

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:5

Примечание:

№ на схеме:14

Наименование:Water outlet tube of

Каталожный номер:12856159

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12×110GB5782 10.9

Каталожный номер:A210110000384

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:10

Примечание:

№ на схеме:18

Наименование:Bar, support

Каталожный номер:11450046

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M12x30GB5783 10.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bolt M12x40GB5783 10.9

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:22

Наименование:Foam

Каталожный номер:11449873

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sponge, left, engine hood

Каталожный номер:11450040

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plate, spacer

Каталожный номер:11450070

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:14

Примечание:

№ на схеме:26

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:16

Примечание:

№ на схеме:27

Наименование:Foam

Каталожный номер:11450037

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sponge, bottom, expansion tank

Каталожный номер:11450041

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plate

Каталожный номер:11450044

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sponge, right, engine hood

Каталожный номер:11450038

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:33

Наименование:Foam

Каталожный номер:11449939

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plate

Каталожный номер:11450050

Комплект:1

Примечание:

№ на схеме:35

Наименование:Foam

Каталожный номер:11450035

Комплект:1

Примечание:

№ на схеме:36

Наименование:Plate

Каталожный номер:11450054

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:
