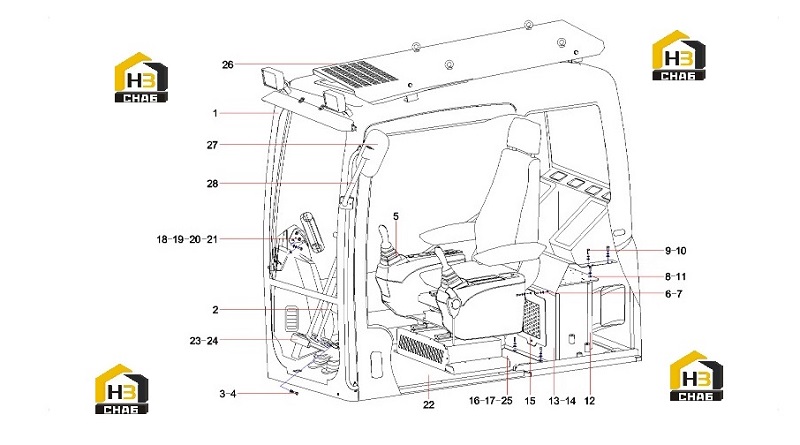

Комплектующие кабины водителя 12911917

← Трубопровод насоса 12657952 Стекла кабины 60197711 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab

Каталожный номер:60197711

Комплект:1

Примечание:

№ на схеме:2

Наименование:Control mechanism, travel

Каталожный номер:A810201073014

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:5

Наименование:Seat and control console

Каталожный номер:12790534

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M6x30GB818

Каталожный номер:A210210000027

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:8

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:20

Примечание:

№ на схеме:9

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:22

Примечание:

№ на схеме:10

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plate, mounting, electrical

Каталожный номер:12780873

Комплект:1

Примечание:

№ на схеме:12

Наименование:Brace

Каталожный номер:12531729

Комплект:3

Примечание:

№ на схеме:13

Наименование:Plate, vertical, lower left

Каталожный номер:10243510

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate, vertical, lower right

Каталожный номер:10243522

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, cover, air, inner

Каталожный номер:10244287

Комплект:1

Примечание:

№ на схеме:16

Наименование:Passage, air, foot-blowing

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw, tapping

Каталожный номер:A210264000004

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000040

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:3

Примечание:

№ на схеме:22

Наименование:Bottom board rack of

Каталожный номер:12909630

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pedal

Каталожный номер:A810299000007

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sleeve, rubber

Каталожный номер:A820606030112

Комплект:2

Примечание:

№ на схеме:25

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:10567493

Комплект:1

Примечание:

№ на схеме:26

Наименование:FOPS

Каталожный номер:12621149

Комплект:1

Примечание:

№ на схеме:27

Наименование:Mirror, rear view, cab

Каталожный номер:60151838

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket GP, rear view mirror

Каталожный номер:12051215

Комплект:1

Примечание:
