Дверь отсека двигателя 11445866

← Обвес каркаса экскаватора 11449677 Изоляция 11442976 →

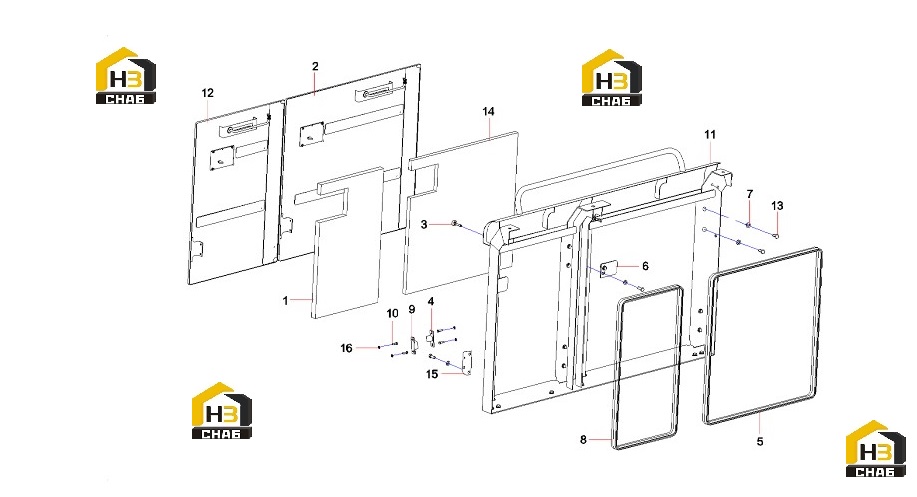

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Foam

Каталожный номер:11445862

Комплект:1

Примечание:

№ на схеме:2

Наименование:Door

Каталожный номер:11445875

Комплект:1

Примечание:

№ на схеме:3

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:

№ на схеме:4

Наименование:Block, buffer

Каталожный номер:A810502010207

Комплект:2

Примечание:

№ на схеме:5

Наименование:Strip, sealing

Каталожный номер:11445865

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate, locking

Каталожный номер:A820101118440

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:22

Примечание:

№ на схеме:8

Наименование:Strip, sealing

Каталожный номер:11445864

Комплект:1

Примечание:

№ на схеме:9

Наименование:Holder

Каталожный номер:A820405000009

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:8

Примечание:

№ на схеме:11

Наименование:Frame, mounting

Каталожный номер:11444990

Комплект:1

Примечание:

№ на схеме:12

Наименование:Door

Каталожный номер:11445871

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:22

Примечание:

№ на схеме:14

Наименование:Foam

Каталожный номер:11445863

Комплект:1

Примечание:

№ на схеме:15

Наименование:Block, fixing

Каталожный номер:A810502015054

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:8

Примечание:
