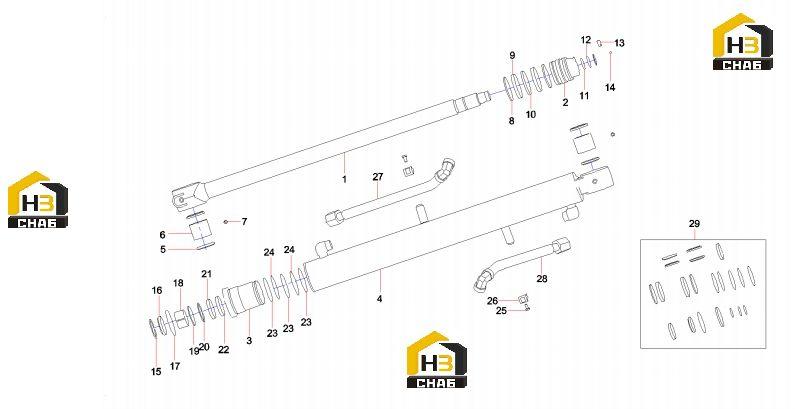

Цилиндр ковша 60199320

← Цилиндр стрелы 60199321 Комплектующие ковша sy55c9i2r.3.4 12158004 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60080506

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston

Каталожный номер:60080495

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sleeve, guide

Каталожный номер:60208564

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block AS, cylinder

Каталожный номер:60080466

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, dust

Каталожный номер:A880808070035

Комплект:4

Примечание:

№ на схеме:6

Наименование:Sleeve, shaft

Каталожный номер:60072313

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring, contaminant

Каталожный номер:60080531

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring, guide

Каталожный номер:60080421

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring, seal

Каталожный номер:60080514

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:60080403

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A880802010091

Комплект:1

Примечание:

№ на схеме:13

Наименование:Set screw, socket head

Каталожный номер:60020647

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, retaining

Каталожный номер:60080433

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, dust

Каталожный номер:B230101002164

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-Ring

Каталожный номер:24001029

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve, sliding

Каталожный номер:60080474

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60080424

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retainer, switch

Каталожный номер:60208579

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, seal

Каталожный номер:60184741

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, buffer

Каталожный номер:B230101002165

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, retaining

Каталожный номер:60080413

Комплект:3

Примечание:

№ на схеме:24

Наименование:O-ring 79.4x3.1JISB2401

Каталожный номер:A210608000098

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210108000085

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp

Каталожный номер:60080509

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pipe AS, oil

Каталожный номер:60147153

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe AS, oil

Каталожный номер:60147157

Комплект:1

Примечание:

№ на схеме:29

Наименование:Repair kit, cylinder, bucket

Каталожный номер:60208554

Комплект:1

Примечание:
