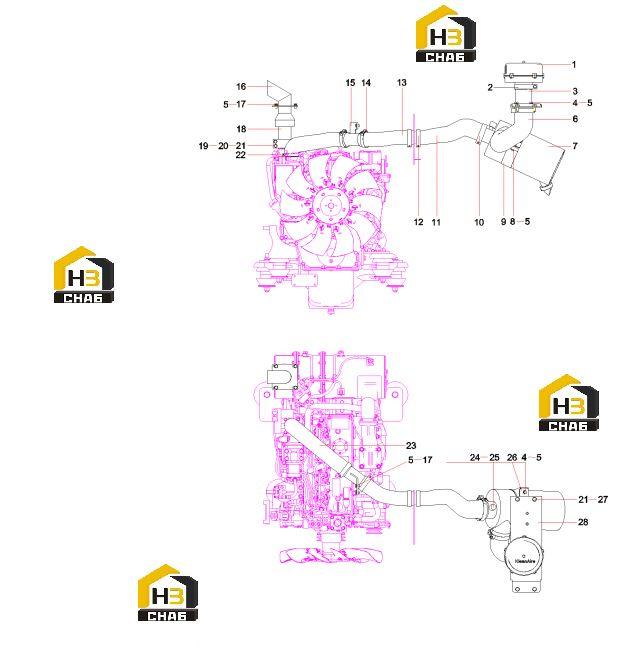

Система впуска и выпуска воздуха sy60c9y4r.1 13947324

← Радиатор 60343372 Фильтр воздушный 60218893 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pre-separation

Каталожный номер:60269356

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:21004569

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket, precleaner

Каталожный номер:10386841

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000633

Комплект:13

Примечание:

№ на схеме:6

Наименование:air intake rubber

Каталожный номер:13073423

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air cleaner

Каталожный номер:60218893

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hoop, air cleaner

Каталожный номер:10083933

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:A229900003759

Комплект:3

Примечание:

№ на схеме:11

Наименование:air intake rubber

Каталожный номер:13073422

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:2

Примечание:

№ на схеме:13

Наименование:air intake tube SY60C9Y4R.1.3.4-1

Каталожный номер:13939695

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:2

Примечание:

№ на схеме:15

Наименование:ir intake steel tube

Каталожный номер:13939661

Комплект:1

Примечание:

№ на схеме:16

Наименование:exhaust pipecover

Каталожный номер:13833794

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:6

Примечание:

№ на схеме:18

Наименование:exhaust pipe SY60C9Y4R.1.3.4-3

Каталожный номер:13943338

Комплект:1

Примечание:

№ на схеме:19

Наименование:Anchor Ear SY60C9Y4R.1.3.4.2

Каталожный номер:13939772

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:22

Наименование:T-type Clamp

Каталожный номер:B229900001059

Комплект:1

Примечание:

№ на схеме:23

Наименование:air intake tube SY60C9Y4R.1.3.4

Каталожный номер:13939696

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:26

Наименование:air filtering bracke

Каталожный номер:13073275

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:28

Наименование:mounting plate for air

Каталожный номер:13196707

Комплект:1

Примечание:
