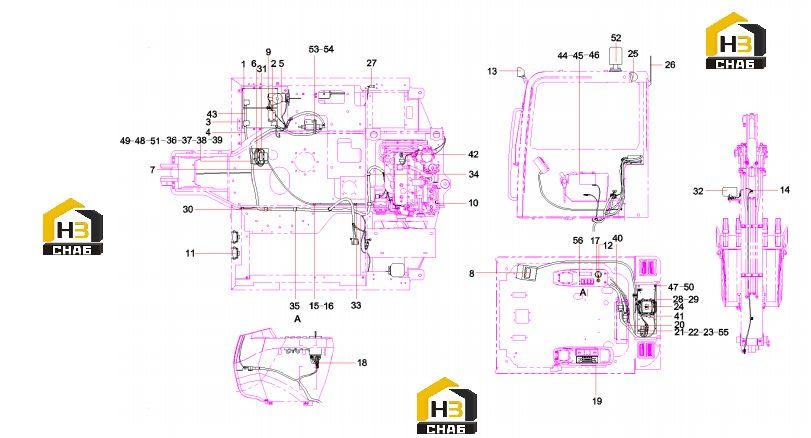

Система электрическая 13928029

← Комплектующие ковша sy55c9i2r.3.4 12158004 Блок предохранительный sy85c1k2s.5c.1.1-1 12824424 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:2

Наименование:Terminal Group, Battery Negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:3

Наименование:Terminal Group, Battery Positive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:4

Наименование:Power line

Каталожный номер:60193171

Комплект:1

Примечание:

№ на схеме:5

Наименование:Power line

Каталожный номер:60193169

Комплект:2

Примечание:

№ на схеме:6

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:7

Наименование:Power line

Каталожный номер:60193170

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sany Encourage Control Display

Каталожный номер:13924092

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:4

Примечание:

№ на схеме:10

Наименование:Power Supply Line

Каталожный номер:60215131

Комплект:1

Примечание:

№ на схеме:11

Наименование:Horn

Каталожный номер:60211509

Комплект:1

Примечание:

№ на схеме:12

Наименование:Start switch

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:13

Наименование:working light

Каталожный номер:60173509

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:17

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000637

Комплект:21

Примечание:

№ на схеме:17

Наименование:Knob switch

Каталожный номер:60211508

Комплект:1

Примечание:

№ на схеме:18

Наименование:Control Switch Harness

Каталожный номер:13321446

Комплект:1

Примечание:

№ на схеме:19

Наименование:Radio

Каталожный номер:60047845

Комплект:1

Примечание:

№ на схеме:20

Наименование:Driver's Cab Harness

Каталожный номер:13921703

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:60238782

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:60060562

Комплект:2

Примечание:

№ на схеме:24

Наименование:Integrated box SY85C1K2S.5C.1.1

Каталожный номер:12824424

Комплект:1

Примечание:

№ на схеме:25

Наименование:Speaker

Каталожный номер:60023703

Комплект:1

Примечание:

№ на схеме:26

Наименование:Antenna

Каталожный номер:60023704

Комплект:1

Примечание:

№ на схеме:27

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:30

Наименование:Vehicle Body Harness

Каталожный номер:13921720

Комплект:1

Примечание:

№ на схеме:31

Наименование:DC contactor

Каталожный номер:60212612

Комплект:1

Примечание:

№ на схеме:32

Наименование:Working light

Каталожный номер:60204926

Комплект:1

Примечание:

№ на схеме:33

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:6

Примечание:

№ на схеме:34

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:6

Примечание:

№ на схеме:35

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:36

Наименование:Relay mounting plate

Каталожный номер:13596572

Комплект:1

Примечание:

№ на схеме:37

Наименование:relay protective cover

Каталожный номер:13596573

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:40

Наименование:harness of arm-rest box

Каталожный номер:13603217

Комплект:1

Примечание:

№ на схеме:41

Наименование:Cluster fixed lace

Каталожный номер:60202078

Комплект:3

Примечание:

№ на схеме:42

Наименование:Deutsch Connector Bracket

Каталожный номер:60041902

Комплект:2

Примечание:

№ на схеме:43

Наименование:Wire, power supply

Каталожный номер:60136390

Комплект:2

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:A210204000115

Комплект:2

Примечание:

№ на схеме:45

Наименование:Washer

Каталожный номер:24000630

Комплект:2

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:24000509

Комплект:2

Примечание:

№ на схеме:47

Наименование:Nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:48

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:51

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:52

Наименование:Alarm lamp

Каталожный номер:60237043

Комплект:1

Примечание:

№ на схеме:53

Наименование:Battery Control switch

Каталожный номер:60148849

Комплект:1

Примечание:

№ на схеме:54

Наименование:Bracket SY75CAI3H.5.20

Каталожный номер:13168021

Комплект:1

Примечание:

№ на схеме:55

Наименование:ceramic buzzer

Каталожный номер:60197314

Комплект:1

Примечание:

№ на схеме:56

Наименование:Toggle switch

Каталожный номер:B241200000529

Комплект:1

Примечание:
