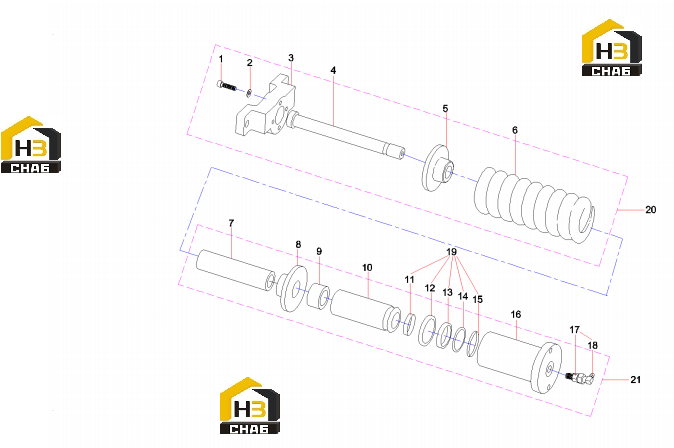

Натяжитель 60011764

← Колесо направляющее a229900002163 Каток гусеничный swz135a 11951609 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x40GB70.1

Каталожный номер:A210204000008

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:3

Наименование:Seat

Каталожный номер:60086243

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rod, pull

Каталожный номер:60086227

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket

Каталожный номер:60086242

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:60086224

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, locating

Каталожный номер:60086220

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:60086235

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut, fixing

Каталожный номер:60086226

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plunger

Каталожный номер:60086241

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring,wearable

Каталожный номер:60063161

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal Dust M55x69x8

Каталожный номер:B230101000054

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, bearing

Каталожный номер:B229900006176

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:60281351

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wearing ring

Каталожный номер:60281352

Комплект:1

Примечание:

№ на схеме:16

Наименование:Block, cylinder

Каталожный номер:60086225

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tensioning Equipment Refiller

Каталожный номер:60202699

Комплект:1

Примечание:

№ на схеме:18

Наименование:grease fitting

Каталожный номер:60337293

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tensioning device repair kit

Каталожный номер:60337292

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring part of tensioning device

Каталожный номер:60337289

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil cylinder of tensioning device

Каталожный номер:60337290

Комплект:1

Примечание:
