Крепление цилиндров стрелы sy55c9k4r.3a 13855084

← Крепление соединений стрелы sy55c9k4r.3a 13855084 Палец крепления (часть 1) sy55c9k4r.3a 13855084 →

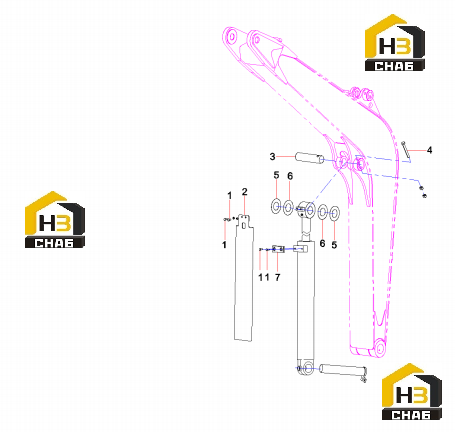

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:10

Примечание:

№ на схеме:2

Наименование:Guard, cylinder

Каталожный номер:10542628

Комплект:1

Примечание:

№ на схеме:3

Наименование:Roll, pin

Каталожный номер:10542625

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M16x140GB5782

Каталожный номер:A210110000305

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shim

Каталожный номер:A810312019062

Комплект:4

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:10167597

Комплект:4

Примечание:

№ на схеме:7

Наименование:Plate, fixing

Каталожный номер:10574187

Комплект:1

Примечание:
