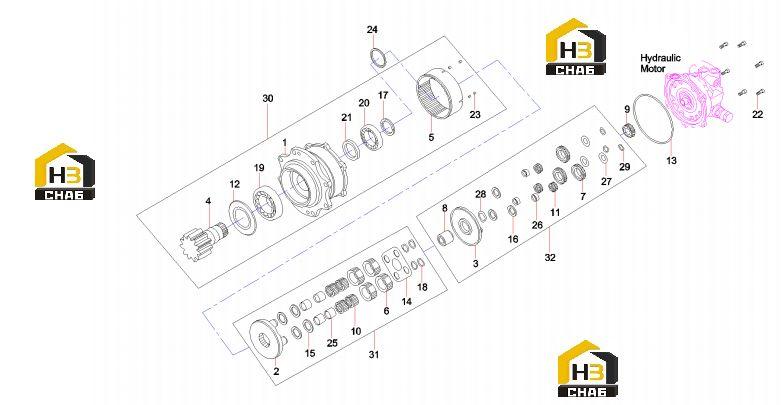

Комплектующие редуктора 60255065

← Клапан предохранительный 60164187 Клапан 60238671 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body

Каталожный номер:60164305

Комплект:1

Примечание:

№ на схеме:2

Наименование:Carrier 1

Каталожный номер:60164150

Комплект:1

Примечание:

№ на схеме:3

Наименование:Carrier 2

Каталожный номер:60164146

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pinion Shaft

Каталожный номер:60164330

Комплект:1

Примечание:

№ на схеме:5

Наименование:A Internal Gear

Каталожный номер:60164215

Комплект:1

Примечание:

№ на схеме:6

Наименование:B1 Gear

Каталожный номер:60164205

Комплект:4

Примечание:

№ на схеме:7

Наименование:B2 Gear

Каталожный номер:60164207

Комплект:3

Примечание:

№ на схеме:8

Наименование:S1 Gear

Каталожный номер:60164209

Комплект:1

Примечание:

№ на схеме:9

Наименование:S2 Gear

Каталожный номер:60164213

Комплект:1

Примечание:

№ на схеме:10

Наименование:Needle

Каталожный номер:60164211

Комплект:92

Примечание:

№ на схеме:11

Наименование:Needle

Каталожный номер:60164212

Комплект:69

Примечание:

№ на схеме:12

Наименование:Ring Seal

Каталожный номер:60164392

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-Ring

Каталожный номер:60164374

Комплект:1

Примечание:

№ на схеме:14

Наименование:Thrust Plate

Каталожный номер:60167120

Комплект:1

Примечание:

№ на схеме:15

Наименование:Thrust Plate

Каталожный номер:60164350

Комплект:4

Примечание:

№ на схеме:16

Наименование:Thrust Washer

Каталожный номер:60164254

Комплект:3

Примечание:

№ на схеме:17

Наименование:Thrust Washer

Каталожный номер:60164255

Комплект:2

Примечание:

№ на схеме:18

Наименование:Snap Ring

Каталожный номер:60167123

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:60164202

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing

Каталожный номер:60164203

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil Seal

Каталожный номер:60164393

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:60164310

Комплект:6

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:60164327

Комплект:4

Примечание:

№ на схеме:24

Наименование:Ring

Каталожный номер:60164250

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring 1

Каталожный номер:60164398

Комплект:4

Примечание:

№ на схеме:26

Наименование:Ring 2

Каталожный номер:60164396

Комплект:3

Примечание:

№ на схеме:27

Наименование:Thrust Washer

Каталожный номер:60164256

Комплект:3

Примечание:

№ на схеме:28

Наименование:Snap Ring

Каталожный номер:60164300

Комплект:1

Примечание:

№ на схеме:29

Наименование:Snap Ring

Каталожный номер:60164301

Комплект:3

Примечание:

№ на схеме:30

Наименование:Reduction Gear Sun All'y

Каталожный номер:60164214

Комплект:1

Примечание:

№ на схеме:31

Наименование:Carrier 1 Kit

Каталожный номер:60164151

Комплект:1

Примечание:

№ на схеме:32

Наименование:Carrier 2 Kit

Каталожный номер:60164152

Комплект:1

Примечание:
