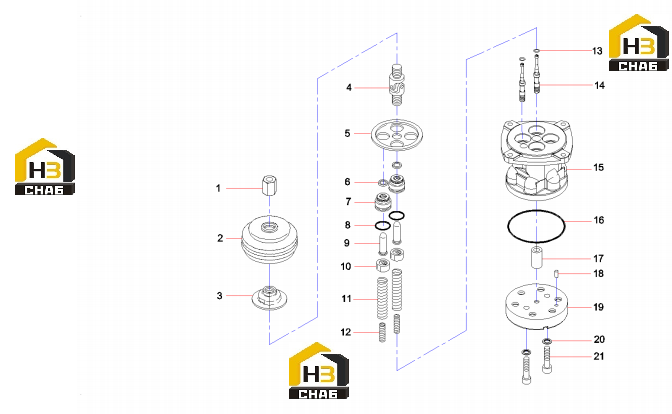

Клапан пилотный 60225750

← Схема гидравлической системы sy55c9k4r(us).1.4 13848014 Клапан контрольно-регулирующий b229900001009 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:60192530

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, rubber

Каталожный номер:60192531

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate, circular

Каталожный номер:60008809

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:60008602

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:60037936

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, seal

Каталожный номер:60008603

Комплект:4

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60008595

Комплект:4

Примечание:

№ на схеме:8

Наименование:Ring, seal

Каталожный номер:60038715

Комплект:4

Примечание:

№ на схеме:9

Наименование:Rod Push

Каталожный номер:60235883

Комплект:4

Примечание:

№ на схеме:10

Наименование:Seat Spring

Каталожный номер:60235884

Комплект:4

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:60008774

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sping

Каталожный номер:60235885

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60008597

Комплект:4

Примечание:

№ на схеме:14

Наименование:Spool

Каталожный номер:60008760

Комплект:4

Примечание:

№ на схеме:15

Наименование:Casing

Каталожный номер:60235882

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60008799

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sleeve

Каталожный номер:60008806

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin, spring

Каталожный номер:60038259

Комплект:1

Примечание:

№ на схеме:19

Наименование:plate

Каталожный номер:60222385

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer, seal

Каталожный номер:60008598

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw, socket head

Каталожный номер:60008786

Комплект:2

Примечание:
