Каркас кабины sy55c9k4r.1.6.1 13622963

Каркас кабины sy55c9k4r.1.6.1 13622963

← Крепление бампера sy60c9y4r.1.6 13939063 Накладка правой двери 11301628 →

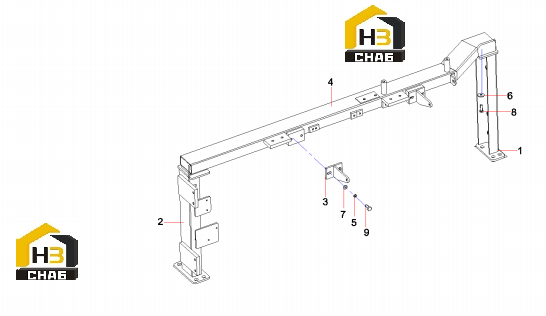

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pillar AS,right
Каталожный номер:11287738
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Assembly of left pillar
Каталожный номер:13622946
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket As
Каталожный номер:11665641
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:cross beam assembly
Каталожный номер:13919112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:24000512
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 10GB96.1
Каталожный номер:60060546
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:24000637
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000197
Комплект:4
Примечание:
