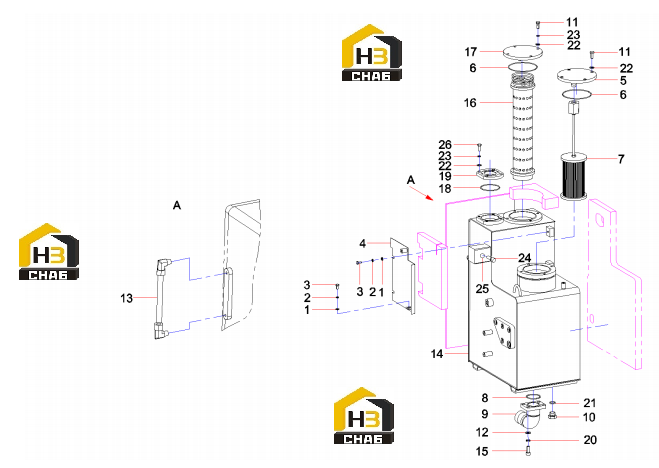

Бак гидравлический sy60c9k3r.1.2 13410775

← Сапун 60237031 Системы двигателя sy60c9y4r.1.3 13943288 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210405000007

Комплект:3

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000017

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:3

Примечание:

№ на схеме:4

Наименование:Middle partition plate

Каталожный номер:13139288

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover, oil suction

Каталожный номер:10541196

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000614

Комплект:2

Примечание:

№ на схеме:7

Наименование:Element AS, filter, oil suction

Каталожный номер:60081613

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210609000131

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:11148655

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:10514225

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:13

Наименование:Gauge, sight glass

Каталожный номер:A250100000174

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hydraulic Fuel Tank

Каталожный номер:13515651

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:16

Наименование:Filter, return oil

Каталожный номер:60072195

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover, oil return

Каталожный номер:A810201011303

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000039

Комплект:1

Примечание:

№ на схеме:19

Наименование:Flange SY55C3K2R.1.2.15-4

Каталожный номер:12267004

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000002

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210401000001

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:A820205002539

Комплект:8

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:1

Примечание:
