Узел отвала 13546773

← Комплектующие рамы поворотной 13546773 Крышка поворотной рамы 13546773 →

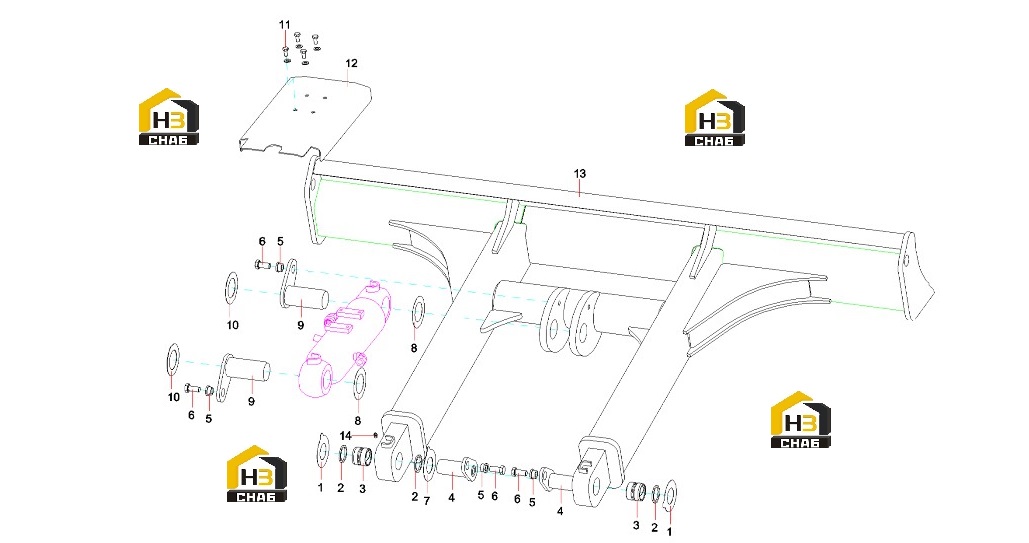

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shim

Каталожный номер:10574180

Комплект:4

Примечание:

№ на схеме:2

Наименование:Ring, sealing

Каталожный номер:A230101000323

Комплект:4

Примечание:

№ на схеме:3

Наименование:Sleeve, shaft

Каталожный номер:A820208000293

Комплект:2

Примечание:

№ на схеме:4

Наименование:Roll, pin

Каталожный номер:A810312110118

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sleeve

Каталожный номер:A820202004034

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:10574179

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:A820102010781

Комплект:4

Примечание:

№ на схеме:9

Наименование:Brace piece axial pin SY55.2.3

Каталожный номер:13374574

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shim

Каталожный номер:A820102010782

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:16

Примечание:

№ на схеме:12

Наименование:Cover

Каталожный номер:10597771

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bulldozing shovel SY55C.2.2A

Каталожный номер:11996962

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:2

Примечание:
