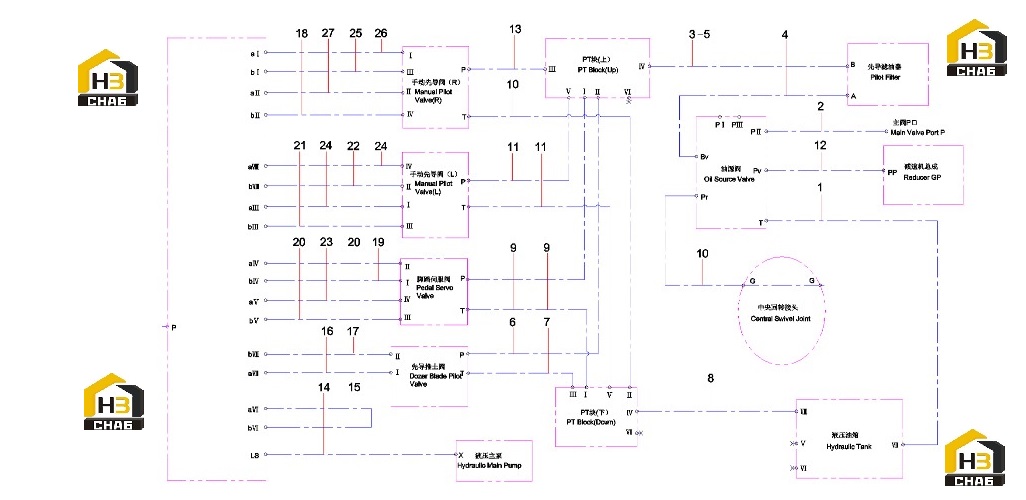

Схема гидравлической системы 13428780

← Компоненты пилотной гидравлической системы 13428780 Клапан контрольно-регулирующий b220401000623 4th6nr →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000982

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:3

Наименование:Hose,rubber

Каталожный номер:60024592

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000977

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000847

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:21053860

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:A831213105000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:60158614

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103003277

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103000984

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103005488

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103000983

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber Hose

Каталожный номер:B230103007227

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103002722

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:60032648

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:A831211210000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:21025907

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103002684

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:23000929

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103002708

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103003295

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:21027341

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103000671

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103005490

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103001434

Комплект:1

Примечание:
