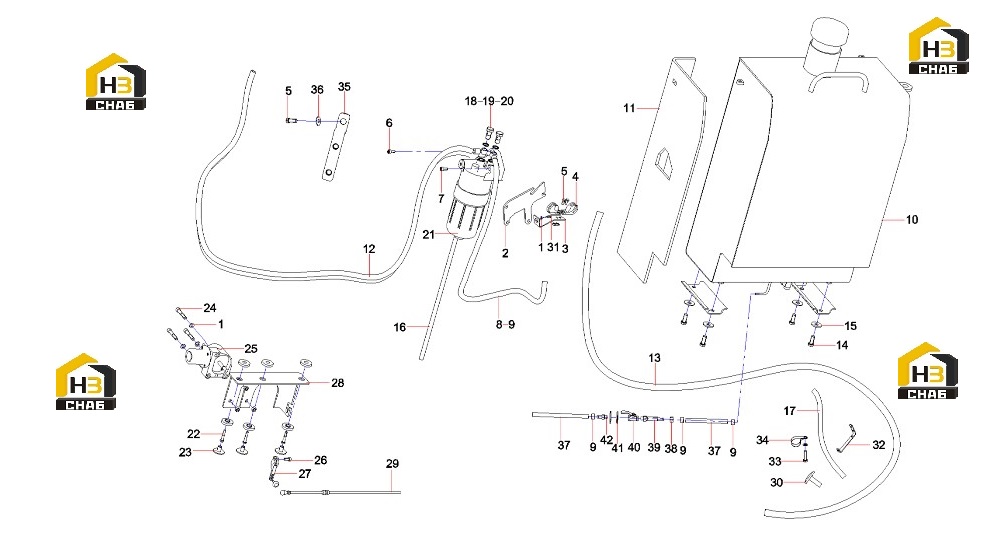

Система топливная 13438128

← Система выхлопная 11189426 Бак топливный 13495511 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000637

Комплект:13

Примечание:

№ на схеме:2

Наименование:Plate, fixing, flexible bearing

Каталожный номер:11728244

Комплект:1

Примечание:

№ на схеме:3

Наименование:fixed frame SY55C9I3R.1.3A.5.1

Каталожный номер:13437972

Комплект:1

Примечание:

№ на схеме:4

Наименование:the fixty of line

Каталожный номер:60176191

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:3

Примечание:

№ на схеме:6

Наименование:Screw M8x35GB70.1 10.9

Каталожный номер:A210204000347

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil inlet tube of primary

Каталожный номер:12435332

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:10

Примечание:

№ на схеме:10

Наименование:Fuel Tank Assy

Каталожный номер:13495511

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal

Каталожный номер:11144769

Комплект:1

Примечание:

№ на схеме:12

Наименование:oil inlet tube of engine

Каталожный номер:12435228

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube, return

Каталожный номер:12435715

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:16

Наименование:filter drainage tube

Каталожный номер:13303621

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:A820606020543

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose GP, fuel

Каталожный номер:60018586

Комплект:2

Примечание:

№ на схеме:19

Наименование:Link bolt

Каталожный номер:60064766

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:60064764

Комплект:4

Примечание:

№ на схеме:21

Наименование:Fuel coarse filter

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:22

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:3

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000512

Комплект:6

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:25

Наименование:Motor,throttle

Каталожный номер:60099069

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:1

Примечание:

№ на схеме:27

Наименование:Arm, throttle motor

Каталожный номер:11626828

Комплект:1

Примечание:

№ на схеме:28

Наименование:motor supportSY60C1I2R.1.3.5.4A

Каталожный номер:12799912

Комплект:1

Примечание:

№ на схеме:29

Наименование:throttle guy assembly

Каталожный номер:60208479

Комплект:1

Примечание:

№ на схеме:30

Наименование:Manual flameout control cable

Каталожный номер:60142857

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:32

Наименование:fixed frame

Каталожный номер:12063165

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:60122059

Комплект:3

Примечание:

№ на схеме:34

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:3

Примечание:

№ на схеме:35

Наименование:bent plate

Каталожный номер:12061846

Комплект:3

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:24000633

Комплект:1

Примечание:

№ на схеме:37

Наименование:drainage tube SY55C9I3R.1.3A.5

Каталожный номер:13515834

Комплект:2

Примечание:

№ на схеме:38

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:39

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:40

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:24000642

Комплект:2

Примечание:

№ на схеме:42

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:
