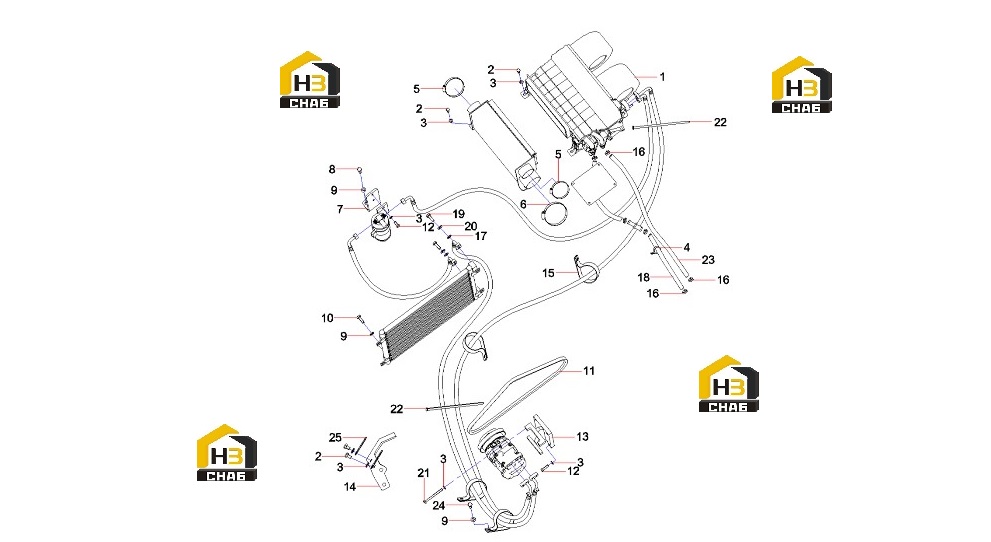

Система кондиционирования воздуха 11178836

← Пластины уплотнительные 11142074 Система кондиционера 60210926 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air conditioning system

Каталожный номер:60210926

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000633

Комплект:18

Примечание:

№ на схеме:4

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:A210855000012

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hoop

Каталожный номер:A210855000014

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket, mounting, drying bottle

Каталожный номер:11141695

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:9

Примечание:

№ на схеме:11

Наименование:V-belt

Каталожный номер:A230106000322

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:6

Примечание:

№ на схеме:13

Наименование:Bracket, mounting, compressor

Каталожный номер:11141529

Комплект:1

Примечание:

№ на схеме:14

Наименование:belt protective

Каталожный номер:12183767

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pipe, cold pipe, air conditioner

Каталожный номер:11084196

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M8x90(GB5783)

Каталожный номер:A210111000098

Комплект:4

Примечание:

№ на схеме:22

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:8

Примечание:

№ на схеме:23

Наименование:Hose, steam

Каталожный номер:10448928

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:3

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:2

Примечание:
