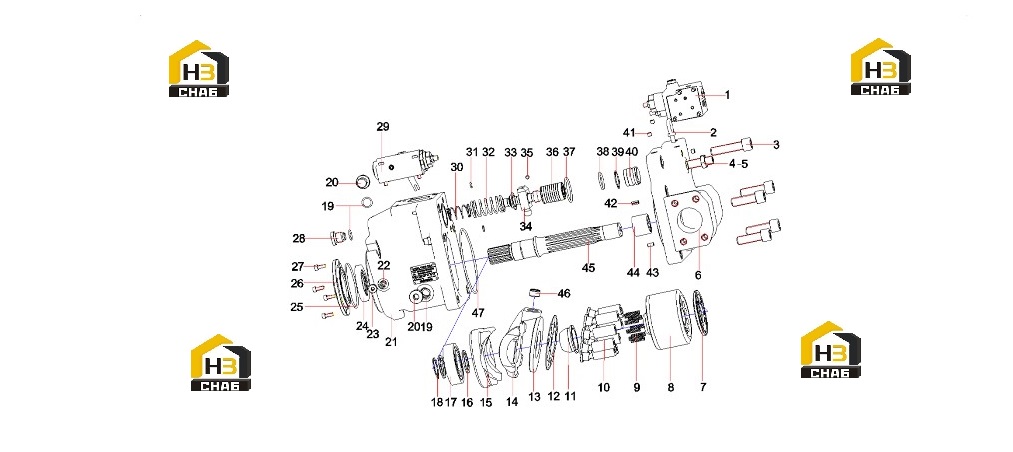

Насос плунжерный 60308393

← Ящик для инструментов a290000000155 Клапан регулирующий 60318354 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:control valve sub-component

Каталожный номер:60318354

Комплект:1

Примечание:

№ на схеме:2

Наименование:RING SCREW

Каталожный номер:60282045

Комплект:1

Примечание:

№ на схеме:3

Наименование:Inner hexagon bolt

Каталожный номер:60282046

Комплект:5

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:60282047

Комплект:1

Примечание:

№ на схеме:5

Наименование:Adjustable bolt

Каталожный номер:60282048

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rear cover

Каталожный номер:60282049

Комплект:1

Примечание:

№ на схеме:7

Наименование:Distributing Oil Disc

Каталожный номер:60282050

Комплект:1

Примечание:

№ на схеме:8

Наименование:cylinder body

Каталожный номер:60282051

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring

Каталожный номер:60282052

Комплект:9

Примечание:

№ на схеме:10

Наименование:Piston Assembly

Каталожный номер:60282053

Комплект:9

Примечание:

№ на схеме:11

Наименование:Ball Hinge

Каталожный номер:60282054

Комплект:1

Примечание:

№ на схеме:12

Наименование:Reverse Plate

Каталожный номер:60282055

Комплект:1

Примечание:

№ на схеме:13

Наименование:Friction plate

Каталожный номер:60282056

Комплект:1

Примечание:

№ на схеме:14

Наименование:Swash Plate

Каталожный номер:60282057

Комплект:1

Примечание:

№ на схеме:15

Наименование:swash plate support

Каталожный номер:60282058

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bearing baffle ring

Каталожный номер:60282059

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bearing

Каталожный номер:60282060

Комплект:1

Примечание:

№ на схеме:18

Наименование:Circlip for axle

Каталожный номер:60282061

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60082185

Комплект:3

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:60282062

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pump body

Каталожный номер:60282063

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60202284

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:60282064

Комплект:1

Примечание:

№ на схеме:24

Наименование:oil seal

Каталожный номер:60282065

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:B230101000039

Комплект:1

Примечание:

№ на схеме:26

Наименование:oil-seal cover

Каталожный номер:60282066

Комплект:1

Примечание:

№ на схеме:27

Наименование:Inner hexagon bolt

Каталожный номер:60282067

Комплект:4

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:60282068

Комплект:1

Примечание:

№ на схеме:29

Наименование:power valve component

Каталожный номер:60318355

Комплект:1

Примечание:

№ на схеме:30

Наименование:Inner spring

Каталожный номер:60282070

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring 7.8x1.9JISB2401

Каталожный номер:A210608000097

Комплект:3

Примечание:

№ на схеме:32

Наименование:Outer spring

Каталожный номер:60282071

Комплект:1

Примечание:

№ на схеме:33

Наименование:Spring seat

Каталожный номер:60282072

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pull block

Каталожный номер:60282073

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rotating pin

Каталожный номер:60282074

Комплект:1

Примечание:

№ на схеме:36

Наименование:piston

Каталожный номер:60282075

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-ring

Каталожный номер:B230101000388

Комплект:1

Примечание:

№ на схеме:38

Наименование:O-ring

Каталожный номер:A210608000164

Комплект:1

Примечание:

№ на схеме:39

Наименование:Ring,retainer

Каталожный номер:60090913

Комплект:1

Примечание:

№ на схеме:40

Наименование:Limit block

Каталожный номер:60282076

Комплект:1

Примечание:

№ на схеме:41

Наименование:Plug

Каталожный номер:60282077

Комплект:3

Примечание:

№ на схеме:42

Наименование:elastic cylindrical pin

Каталожный номер:60282078

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bearing

Каталожный номер:60282079

Комплект:1

Примечание:

№ на схеме:44

Наименование:Lock pin

Каталожный номер:60282080

Комплект:1

Примечание:

№ на схеме:45

Наименование:Shaft Drive

Каталожный номер:60282081

Комплект:1

Примечание:

№ на схеме:46

Наименование:swash plate sub

Каталожный номер:60282082

Комплект:1

Примечание:

№ на схеме:47

Наименование:Seal - O - Ring

Каталожный номер:A880802040017

Комплект:1

Примечание:
