Крепление цилиндра стрелы 12120044

Крепление цилиндра стрелы 12120044

← Крепление рукояти к стреле 12120044 Крепление цилиндра к рукояти (часть1) 12120044 →

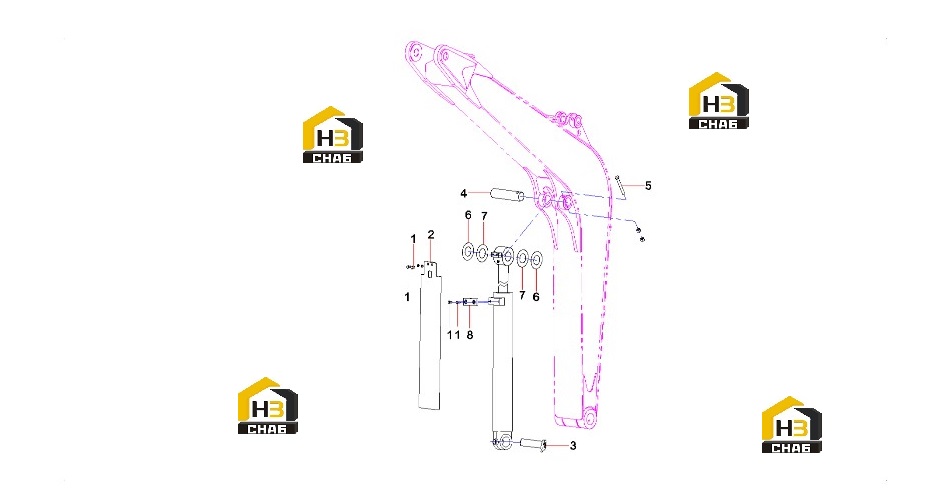

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M10x20GB5783 10.9
Каталожный номер:A210111000012
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Guard, cylinder
Каталожный номер:10542628
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Roll, pin
Каталожный номер:11678642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Roll, pin
Каталожный номер:10542625
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M16x140GB5782
Каталожный номер:A210110000305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:A810312019062
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shim
Каталожный номер:10167597
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate, fixing
Каталожный номер:10574187
Комплект:1
Примечание:
