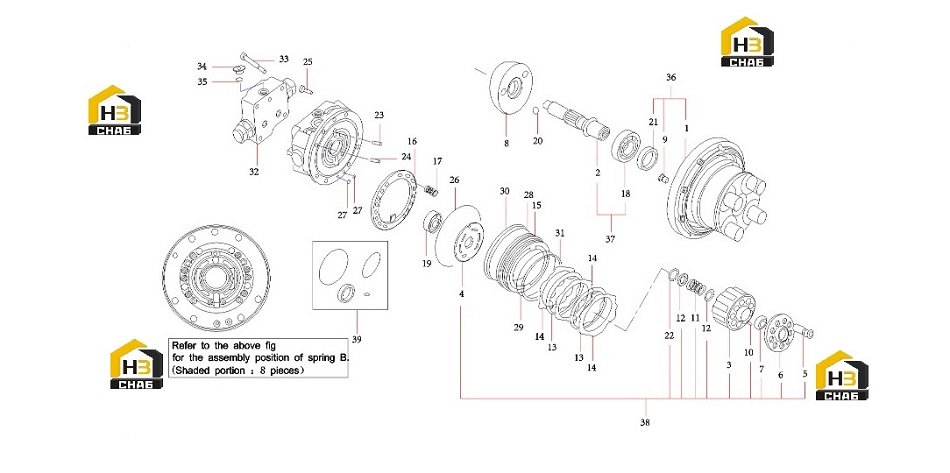

Комплектующие мотора редуктора 60216967

← Редуктор 60166522 Винты регулировки редуктора 60216967 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:60216971

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shaft, drive

Каталожный номер:60164226

Комплект:1

Примечание:

№ на схеме:3

Наименование:Barrel, cylinder

Каталожный номер:60164157

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tray, oil distribution

Каталожный номер:60164317

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plunger GP

Каталожный номер:60164358

Комплект:9

Примечание:

№ на схеме:6

Наименование:Plate, nine-hole

Каталожный номер:60164165

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bushing, spheric

Каталожный номер:60164320

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate, swash

Каталожный номер:60216972

Комплект:1

Примечание:

№ на схеме:9

Наименование:Piston, control

Каталожный номер:60216973

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:60164328

Комплект:3

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:60164222

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60164253

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer, metal

Каталожный номер:60164292

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60164251

Комплект:3

Примечание:

№ на схеме:15

Наименование:Seal, ring

Каталожный номер:60164313

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, pressure

Каталожный номер:60164334

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:60164231

Комплект:8

Примечание:

№ на схеме:18

Наименование:Bearing

Каталожный номер:60164200

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal, oil

Каталожный номер:60216975

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ball, steel

Каталожный номер:60164159

Комплект:2

Примечание:

№ на схеме:21

Наименование:Seal, oil

Каталожный номер:60216975

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring, snap

Каталожный номер:60164298

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin, spring

Каталожный номер:60216976

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:60164329

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60164376

Комплект:7

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60216977

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60091798

Комплект:2

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60164378

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60164377

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring, support

Каталожный номер:60164345

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring, support

Каталожный номер:60164344

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve GP, relief

Каталожный номер:60164171

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:60164311

Комплект:4

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:60164262

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:60164379

Комплект:1

Примечание:

№ на схеме:36

Наименование:Housing AS

Каталожный номер:60216998

Комплект:1

Примечание:

№ на схеме:37

Наименование:Shaft AS, drive

Каталожный номер:60164228

Комплект:1

Примечание:

№ на схеме:38

Наименование:Barrel GP, cylinder

Каталожный номер:60164158

Комплект:1

Примечание:

№ на схеме:39

Наименование:Seal AS

Каталожный номер:60216999

Комплект:1

Примечание:
