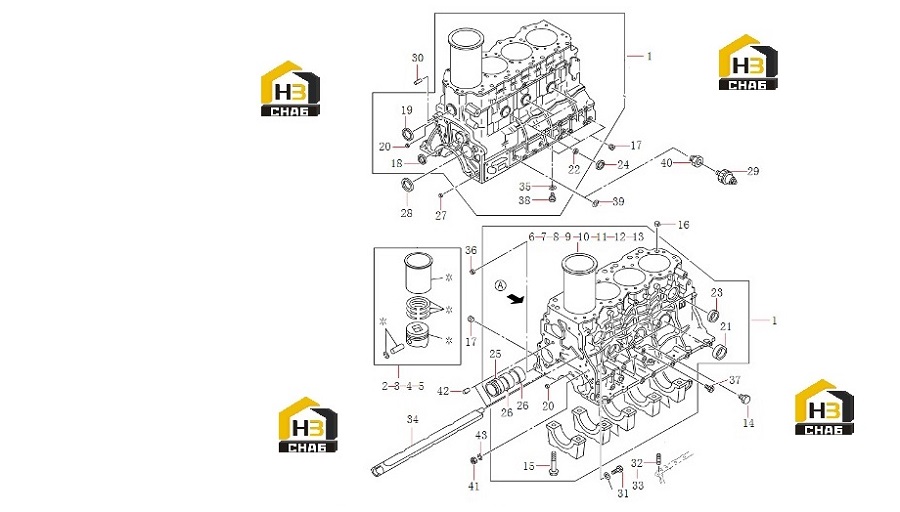

Блок цилиндров 60333454

← Головка блока цилиндров 60029664 Поддон и щуп масляный 60333456 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder block GP

Каталожный номер:60003645

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston & rod kits

Каталожный номер:B229900003472

Комплект:4

Примечание:

№ на схеме:3

Наименование:Jacket AS,cylinder

Каталожный номер:B229900003473

Комплект:4

Примечание:

№ на схеме:4

Наименование:Jacket AS,cylinder

Каталожный номер:B229900003474

Комплект:4

Примечание:

№ на схеме:5

Наименование:Jacket AS,cylinder

Каталожный номер:B229900003475

Комплект:4

Примечание:

№ на схеме:6

Наименование:Liner, cylinder (grade 1)

Каталожный номер:B229900003064

Комплект:4

Примечание:

№ на схеме:7

Наименование:Sleeve,cylinder

Каталожный номер:B229900003466

Комплект:4

Примечание:

№ на схеме:8

Наименование:Sleeve,cylinder

Каталожный номер:B229900003467

Комплект:4

Примечание:

№ на схеме:9

Наименование:Sleeve,cylinder

Каталожный номер:B229900003468

Комплект:4

Примечание:

№ на схеме:10

Наименование:Sleeve,cylinder

Каталожный номер:B229900003065

Комплект:4

Примечание:

№ на схеме:11

Наименование:Sleeve,cylinder

Каталожный номер:B229900003469

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sleeve,cylinder

Каталожный номер:B229900003470

Комплект:4

Примечание:

№ на схеме:13

Наименование:Sleeve,cylinder

Каталожный номер:B229900003471

Комплект:4

Примечание:

№ на схеме:14

Наименование:Plug, water drain

Каталожный номер:60003638

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60003609

Комплект:10

Примечание:

№ на схеме:16

Наименование:Dowel

Каталожный номер:B229900005060

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60003281

Комплект:3

Примечание:

№ на схеме:18

Наименование:Seal, ring

Каталожный номер:60003704

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal, ring

Каталожный номер:60003705

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, sealing

Каталожный номер:60003701

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal, ring

Каталожный номер:60003707

Комплект:3

Примечание:

№ на схеме:22

Наименование:Seal, ring

Каталожный номер:60003702

Комплект:3

Примечание:

№ на схеме:23

Наименование:Ring, sealing

Каталожный номер:60003703

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal, ring

Каталожный номер:60003705

Комплект:3

Примечание:

№ на схеме:25

Наименование:Bearing, camshaft (front)

Каталожный номер:B221500000381

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing, camshaft (middle)

Каталожный номер:B221500000380

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plug, Cup

Каталожный номер:B229900004655

Комплект:2

Примечание:

№ на схеме:28

Наименование:Seal, ring

Каталожный номер:60003706

Комплект:1

Примечание:

№ на схеме:29

Наименование:Alarm switch of engine oil pressure

Каталожный номер:60171394

Комплект:1

Примечание:

№ на схеме:30

Наименование:Dowel

Каталожный номер:60003669

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:60003627

Комплект:1

Примечание:

№ на схеме:32

Наименование:Stud

Каталожный номер:60003698

Комплект:9

Примечание:

№ на схеме:33

Наименование:Stud

Каталожный номер:60003699

Комплект:4

Примечание:

№ на схеме:34

Наименование:Hose, water (cylinder block)

Каталожный номер:60003644

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gasket;plug

Каталожный номер:60320353

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sleeve

Каталожный номер:B229900004422

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:60333455

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plug;sensor hole

Каталожный номер:60320356

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shim

Каталожный номер:B229900004571

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:60003531

Комплект:1

Примечание:

№ на схеме:41

Наименование:Nut

Каталожный номер:B229900004795

Комплект:1

Примечание:

№ на схеме:42

Наименование:Dowel

Каталожный номер:60003667

Комплект:1

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:60093214

Комплект:1

Примечание:
