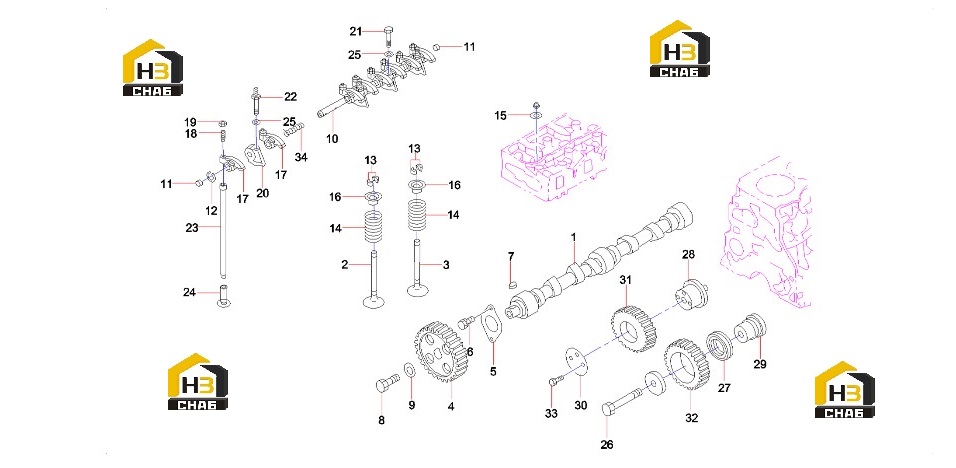

Вал распределительный и клапан 60029670

← Поддон и щуп масляный 60029673 Вал коленчатый, поршень и маховик 60029667 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Camshaft

Каталожный номер:B229900003066

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve, air inlet

Каталожный номер:B229900003054

Комплект:4

Примечание:

№ на схеме:3

Наименование:Valve, exhaust

Каталожный номер:B229900003055

Комплект:4

Примечание:

№ на схеме:4

Наименование:Gear

Каталожный номер:60003310

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate, thrust

Каталожный номер:60003691

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:60003586

Комплект:2

Примечание:

№ на схеме:7

Наименование:Key, camshaft

Каталожный номер:B229900003067

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:60003596

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:60003388

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft, rocker arm

Каталожный номер:B229900003068

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:60003289

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring

Каталожный номер:B229900004330

Комплект:2

Примечание:

№ на схеме:13

Наименование:Locker

Каталожный номер:B222200000044

Комплект:16

Примечание:

№ на схеме:14

Наименование:Spring, valve

Каталожный номер:B229900005807

Комплект:8

Примечание:

№ на схеме:15

Наименование:Seat

Каталожный номер:B229900004479

Комплект:8

Примечание:

№ на схеме:16

Наименование:Seat, spring

Каталожный номер:60003362

Комплект:8

Примечание:

№ на схеме:17

Наименование:Rocker arm

Каталожный номер:60003672

Комплект:8

Примечание:

№ на схеме:18

Наименование:Screw, adjusting valve

Каталожный номер:B229900003070

Комплект:8

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:60003543

Комплект:8

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:60003686

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60003610

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60003611

Комплект:3

Примечание:

№ на схеме:23

Наименование:Pushrod

Каталожный номер:B229900003071

Комплект:8

Примечание:

№ на схеме:24

Наименование:Tappet

Каталожный номер:B229900003072

Комплект:8

Примечание:

№ на схеме:25

Наименование:Shim

Каталожный номер:60003442

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:60003606

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing

Каталожный номер:60003301

Комплект:1

Примечание:

№ на схеме:28

Наименование:Shaft

Каталожный номер:60003696

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shaft

Каталожный номер:60003694

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plate

Каталожный номер:60003320

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gear

Каталожный номер:60003311

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gear

Каталожный номер:60003314

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:60003597

Комплект:2

Примечание:

№ на схеме:34

Наименование:Spring

Каталожный номер:60003354

Комплект:3

Примечание:
