Система впуска воздуха 11189428

← Фильтр топливный 60029669 Фильтр воздушный 60218893 →

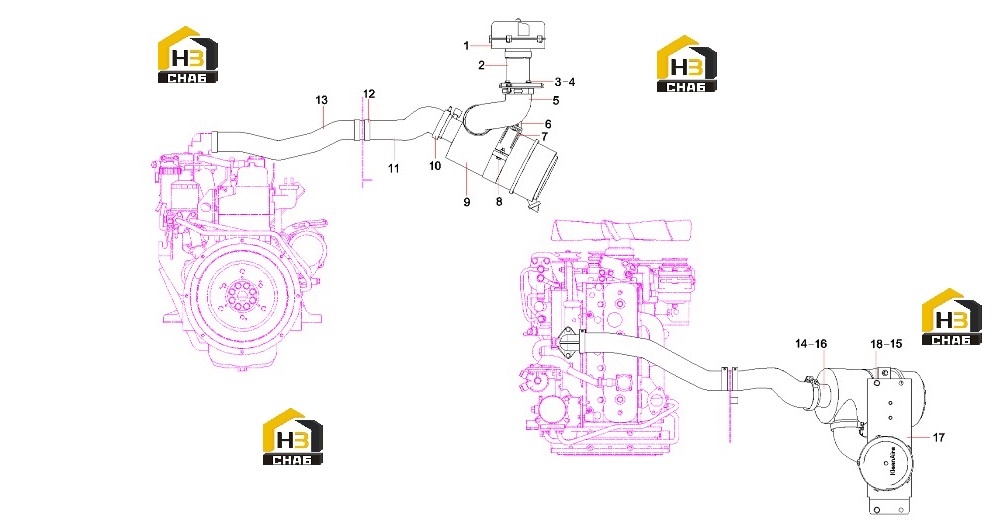

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Prefilter, air

Каталожный номер:60016404

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket, precleaner

Каталожный номер:10386841

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000633

Комплект:7

Примечание:

№ на схеме:5

Наименование:air intake rubber

Каталожный номер:13073423

Комплект:1

Примечание:

№ на схеме:6

Наименование:air filtering bracke

Каталожный номер:13073275

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hoop, air cleaner

Каталожный номер:10083933

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:1

Примечание:

№ на схеме:9

Наименование:Air cleaner

Каталожный номер:60218893

Комплект:1

Примечание:

№ на схеме:10

Наименование:Anchor ear, T-type

Каталожный номер:A229900003759

Комплект:3

Примечание:

№ на схеме:11

Наименование:air intake rubber

Каталожный номер:13073422

Комплект:1

Примечание:

№ на схеме:12

Наименование:Anchor ear, T-type

Каталожный номер:A229900002031

Комплект:3

Примечание:

№ на схеме:13

Наименование:air intake rubber

Каталожный номер:13073421

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:17

Наименование:mounting plate for air

Каталожный номер:13196707

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:
