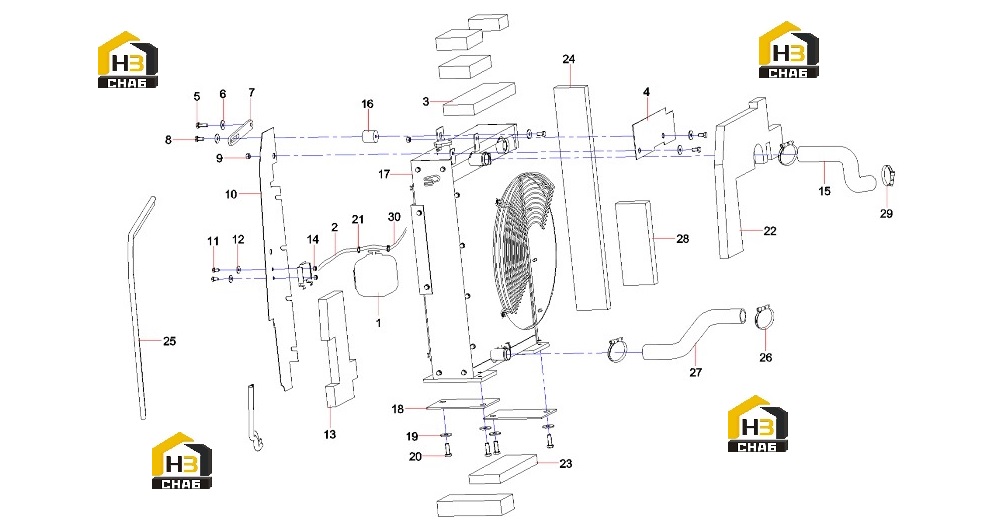

Система охлаждения 11189427

← Системы двигателя 12488758 Радиатор 60042304 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, reserve

Каталожный номер:A229900004825

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:11722781

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal, upper

Каталожный номер:11563550

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, upper

Каталожный номер:11607474

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000512

Комплект:6

Примечание:

№ на схеме:7

Наименование:Rod, pull

Каталожный номер:11144760

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate, rear

Каталожный номер:11607475

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal

Каталожный номер:11144766

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose, radiator, upper

Каталожный номер:11144753

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve, spacer

Каталожный номер:A230102000054

Комплект:1

Примечание:

№ на схеме:17

Наименование:Radiator

Каталожный номер:60042304

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket, rubber

Каталожный номер:11146244

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:21

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:22

Наименование:Seal

Каталожный номер:11607476

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal

Каталожный номер:11144754

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seal

Каталожный номер:11144763

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal, strip

Каталожный номер:10539653

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp

Каталожный номер:60040286

Комплект:2

Примечание:

№ на схеме:27

Наименование:Hose, radiator (lower)

Каталожный номер:11144759

Комплект:1

Примечание:

№ на схеме:28

Наименование:Seal

Каталожный номер:11144764

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:60040287

Комплект:2

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:11722805

Комплект:1

Примечание:
