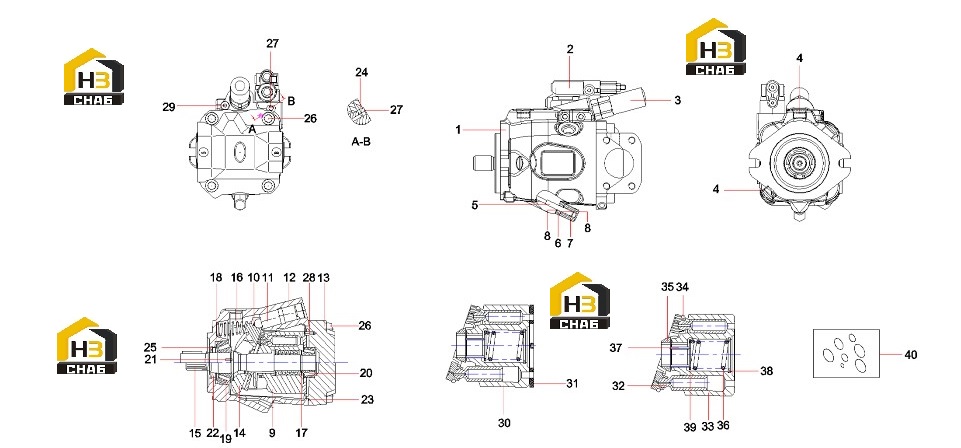

Насос плунжерный 60118959

← Схема гидравлической системы 12112468 Комплектующие редуктора b229900005731 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PUMP BODY

Каталожный номер:60222964

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONTROL VALVE

Каталожный номер:60222965

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONTROL VALVE

Каталожный номер:60222966

Комплект:1

Примечание:

№ на схеме:4

Наименование:LOCKING SCREW

Каталожный номер:60222967

Комплект:2

Примечание:

№ на схеме:5

Наименование:STOP SCREW

Каталожный номер:60222968

Комплект:1

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:60222969

Комплект:1

Примечание:

№ на схеме:7

Наименование:CAP NUT

Каталожный номер:60222970

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:60222971

Комплект:2

Примечание:

№ на схеме:9

Наименование:ROTARY GROUP

Каталожный номер:60222972

Комплект:1

Примечание:

№ на схеме:10

Наименование:PRESSURE SPRING

Каталожный номер:60222973

Комплект:1

Примечание:

№ на схеме:11

Наименование:STOP

Каталожный номер:60222974

Комплект:1

Примечание:

№ на схеме:12

Наименование:PUMP HOUSING

Каталожный номер:60222975

Комплект:1

Примечание:

№ на схеме:13

Наименование:PORT PLATE

Каталожный номер:60222976

Комплект:1

Примечание:

№ на схеме:14

Наименование:SCHWENKWIEGE

Каталожный номер:60222977

Комплект:1

Примечание:

№ на схеме:15

Наименование:DRIVE SHAFT

Каталожный номер:60222978

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPRING

Каталожный номер:60222979

Комплект:1

Примечание:

№ на схеме:17

Наименование:ADJUSTMENT SHIM

Каталожный номер:60222980

Комплект:1

Примечание:

№ на схеме:18

Наименование:STOP RING

Каталожный номер:60222981

Комплект:1

Примечание:

№ на схеме:19

Наименование:TAPERED-ROLLER BEARING

Каталожный номер:60222982

Комплект:1

Примечание:

№ на схеме:20

Наименование:TAPERED-ROLLER BEARING

Каталожный номер:60222983

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLAT HEAD SCREW

Каталожный номер:60222984

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring, seal, shaft

Каталожный номер:60129465

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:60222985

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEAL RING

Каталожный номер:60222986

Комплект:2

Примечание:

№ на схеме:25

Наименование:RETAINING RING

Каталожный номер:60222987

Комплект:1

Примечание:

№ на схеме:26

Наименование:SOCKET-HEAD SCREW

Каталожный номер:60222988

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:60089894

Комплект:4

Примечание:

№ на схеме:28

Наименование:CYLINDER PIN

Каталожный номер:60222989

Комплект:1

Примечание:

№ на схеме:29

Наименование:LOCKING SCREW

Каталожный номер:60089919

Комплект:1

Примечание:

№ на схеме:30

Наименование:ROTARY GROUP

Каталожный номер:60222990

Комплект:1

Примечание:

№ на схеме:31

Наименование:CONTROL PLATE

Каталожный номер:60222991

Комплект:1

Примечание:

№ на схеме:32

Наименование:PISTON

Каталожный номер:60222992

Комплект:9

Примечание:

№ на схеме:33

Наименование:CYLINDER

Каталожный номер:60222993

Комплект:1

Примечание:

№ на схеме:34

Наименование:RETAINING PLATE

Каталожный номер:60222994

Комплект:1

Примечание:

№ на схеме:35

Наименование:RETAINING BALL

Каталожный номер:60222995

Комплект:1

Примечание:

№ на схеме:36

Наименование:SPRING

Каталожный номер:60222996

Комплект:1

Примечание:

№ на схеме:37

Наименование:PRESSURE PIN

Каталожный номер:60222997

Комплект:3

Примечание:

№ на схеме:38

Наименование:SEEGER-V-RING

Каталожный номер:60222998

Комплект:1

Примечание:

№ на схеме:39

Наименование:BACK-UP PLATE

Каталожный номер:60222999

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plunger Pump Repair Kit

Каталожный номер:60211974

Комплект:1

Примечание:
