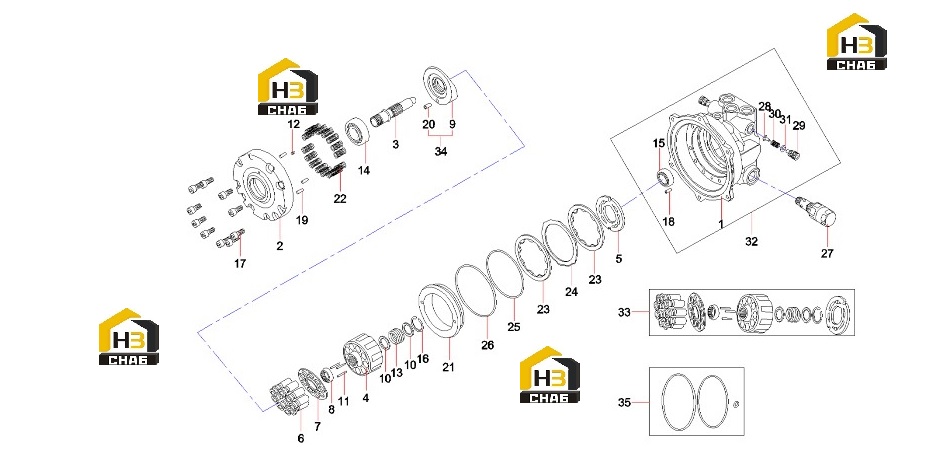

Компоненты мотора редуктора (часть1) b229900005731

← Комплектующие редуктора b229900005731 Компоненты мотора редуктора (часть2) b229900005731 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body H

Каталожный номер:60164223

Комплект:1

Примечание:

№ на схеме:2

Наименование:Platr S

Каталожный номер:60164335

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shaft

Каталожный номер:60164227

Комплект:1

Примечание:

№ на схеме:4

Наименование:Barrel, cylinder

Каталожный номер:60164157

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tray, oil distribution

Каталожный номер:60164317

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plunger GP

Каталожный номер:60164358

Комплект:9

Примечание:

№ на схеме:7

Наименование:Plate, nine-hole

Каталожный номер:60164165

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bushing, spheric

Каталожный номер:60164320

Комплект:1

Примечание:

№ на схеме:9

Наименование:Swash Plate

Каталожный номер:60164332

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:60164253

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:60164328

Комплект:3

Примечание:

№ на схеме:12

Наименование:Filter

Каталожный номер:60164220

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60164222

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:60164198

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing

Каталожный номер:60164197

Комплект:1

Примечание:

№ на схеме:16

Наименование:Snap Ping

Каталожный номер:60167124

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:60164376

Комплект:10

Примечание:

№ на схеме:18

Наименование:Spring Pin

Каталожный номер:60164243

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:60164322

Комплект:3

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:60164326

Комплект:1

Примечание:

№ на схеме:21

Наименование:Brake Piston

Каталожный номер:60164355

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring B

Каталожный номер:60164232

Комплект:16

Примечание:

№ на схеме:23

Наименование:Disk Plate

Каталожный номер:60164164

Комплект:2

Примечание:

№ на схеме:24

Наименование:Steel Plate

Каталожный номер:60164163

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60164377

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60164378

Комплект:1

Примечание:

№ на схеме:27

Наименование:Relief Valve

Каталожный номер:60164187

Комплект:2

Примечание:

№ на схеме:28

Наименование:Check Valve

Каталожный номер:60164173

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:60164268

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spring

Каталожный номер:60164234

Комплект:2

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:60164379

Комплект:2

Примечание:

№ на схеме:32

Наименование:Body J Kit Sun Ass'y

Каталожный номер:60164224

Комплект:1

Примечание:

№ на схеме:33

Наименование:Plunger GP

Каталожный номер:60164358

Комплект:9

Примечание:

№ на схеме:34

Наименование:Swash Plate Kit Sun Ass'y

Каталожный номер:60164333

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hysraulic Motor Sun Ass'y

Каталожный номер:60164336

Комплект:1

Примечание:
