Комплектующие кабины экскаватора 12088849

Комплектующие кабины экскаватора 12088849

← Клапан регулирующий подачу масла b220400000388 Стекла кабины 60142949 →

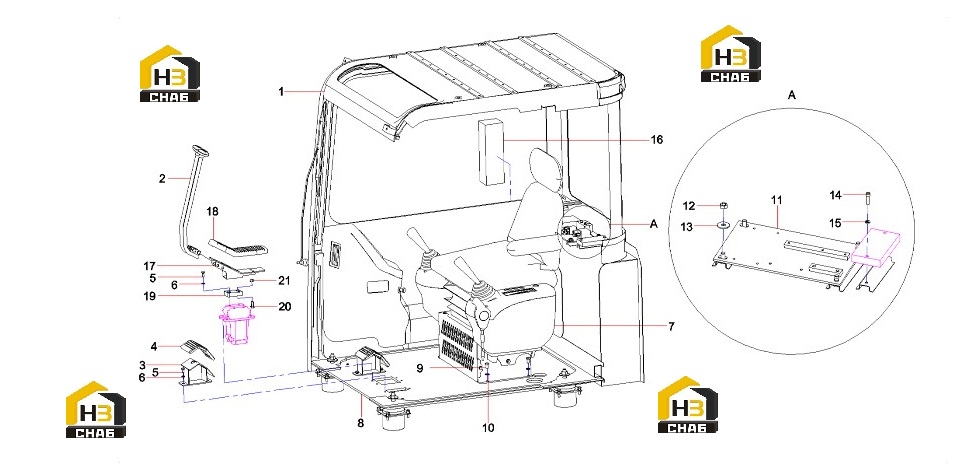

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cab
Каталожный номер:60142949
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Control mechanism, travel
Каталожный номер:10587443
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pedal
Каталожный номер:10539588
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sleeve, rubber
Каталожный номер:A820606030112
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M8x20GB5783
Каталожный номер:A210111000089
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 8GB97.1
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:seat and control cabinet
Каталожный номер:12826254
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Support, bottom plate
Каталожный номер:10539594
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x20GB5783
Каталожный номер:A210111000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:installation plate for electrical
Каталожный номер:12734454
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 10GB96.1
Каталожный номер:60060546
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw M6x25GB70.1
Каталожный номер:A210204000132
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer 6GB97.1
Каталожный номер:A210405000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Foam
Каталожный номер:10714545
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Foot rest
Каталожный номер:10171195
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pad, foot rest
Каталожный номер:10171197
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Block, cushion
Каталожный номер:10171205
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt M10x25GB5783 10.9
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Nut M10GB6170 10
Каталожный номер:A210307000036
Комплект:4
Примечание:
