Колесо направляющее a229900002163

← Цепи и башмаки гусениц 11044379 Натяжитель 60011764 →

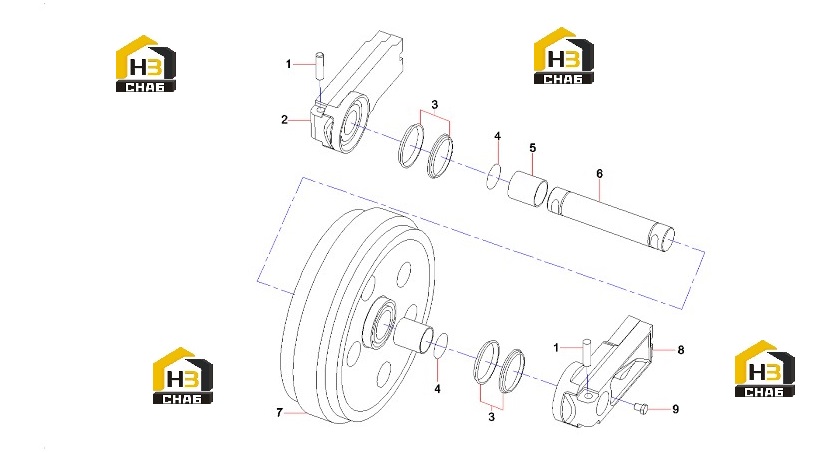

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:60086233

Комплект:2

Примечание:

№ на схеме:2

Наименование:Support, inner

Каталожный номер:60086231

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal GP

Каталожный номер:60086229

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A230101000256

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sleeve, shaft

Каталожный номер:60086240

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shaft

Каталожный номер:60086236

Комплект:1

Примечание:

№ на схеме:7

Наименование:Wheel, idler

Каталожный номер:60086234

Комплект:1

Примечание:

№ на схеме:8

Наименование:Support, outer

Каталожный номер:60086232

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug, screw

Каталожный номер:60078263

Комплект:1

Примечание:
