Клапан 60086728

← Клапан 60086732 Пластины уплотнительные 11142074 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

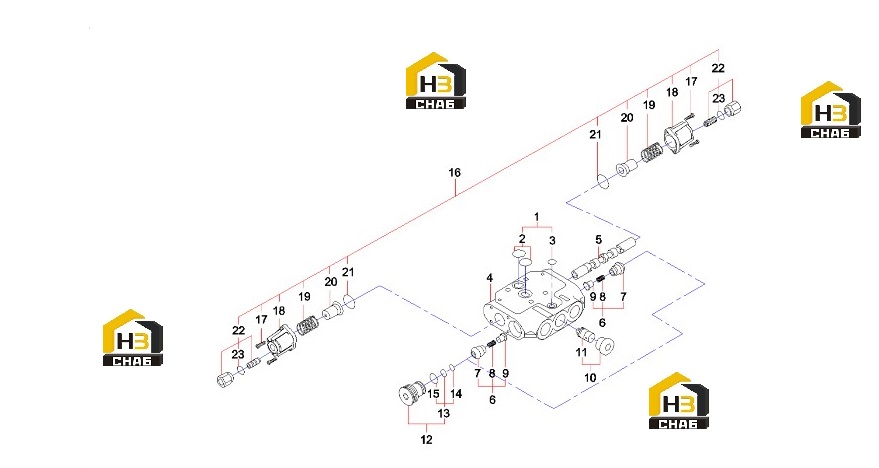

№ на схеме:1

Наименование:Seal GP, valve

Каталожный номер:60086781

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60038741

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A230101000499

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, valve

Каталожный номер:60086727

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spool, valve

Каталожный номер:60086723

Комплект:1

Примечание:

№ на схеме:6

Наименование:Valve GP, check

Каталожный номер:60086712

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60086776

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:60086757

Комплект:2

Примечание:

№ на схеме:9

Наименование:Valve, lift

Каталожный номер:60086731

Комплект:2

Примечание:

№ на схеме:10

Наименование:Compensator GP, pressure

Каталожный номер:60038027

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston

Каталожный номер:60038390

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug, screw

Каталожный номер:60038485

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal AS

Каталожный номер:60038540

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60038736

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:24001013

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hydraulic operation GP

Каталожный номер:60086707

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M5x16GB70.1

Каталожный номер:A210204000116

Комплект:4

Примечание:

№ на схеме:18

Наименование:Cover

Каталожный номер:60086693

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:60086756

Комплект:2

Примечание:

№ на схеме:20

Наименование:Seat, spring

Каталожный номер:60086767

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60008832

Комплект:2

Примечание:

№ на схеме:22

Наименование:Stopper GP

Каталожный номер:60037926

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60038738

Комплект:2

Примечание:
