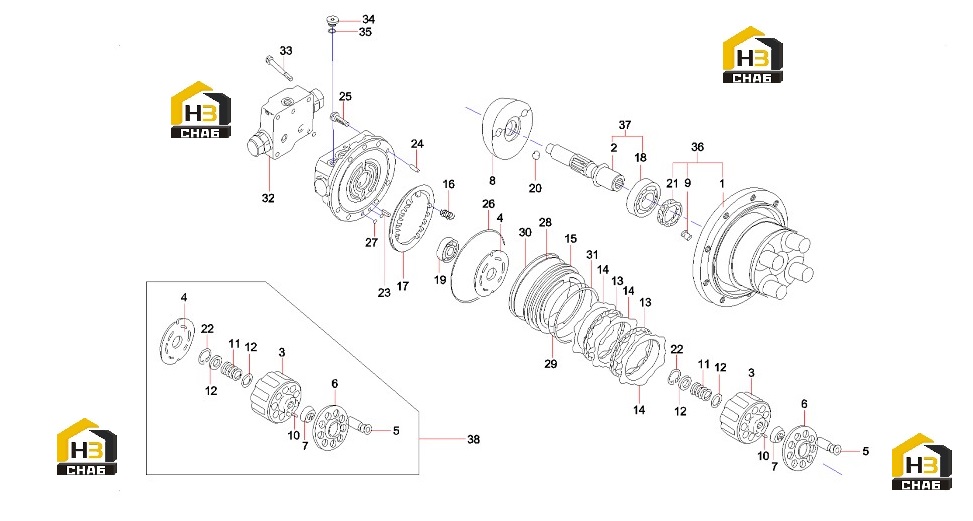

Комплектующие мотора редуктора (часть1) 60164189

← Редуктор b229900005732 Комплектующие мотора редуктора (часть2) 60164189 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body 2

Каталожный номер:60164312

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shaft, drive

Каталожный номер:60164226

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder Barrel

Каталожный номер:60164279

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve Plate

Каталожный номер:60164339

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston Assy

Каталожный номер:60164357

Комплект:9

Примечание:

№ на схеме:6

Наименование:Shoe Holder

Каталожный номер:60164145

Комплект:1

Примечание:

№ на схеме:7

Наименование:Barrel Holder

Каталожный номер:60164319

Комплект:1

Примечание:

№ на схеме:8

Наименование:Swash Plate

Каталожный номер:60164331

Комплект:1

Примечание:

№ на схеме:9

Наименование:Control Piston

Каталожный номер:60164307

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:60164325

Комплект:3

Примечание:

№ на схеме:11

Наименование:Spring C

Каталожный номер:60164233

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retainer

Каталожный номер:60164248

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer, metal

Каталожный номер:60164292

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60164251

Комплект:3

Примечание:

№ на схеме:15

Наименование:Seal, ring

Каталожный номер:60164313

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:60164231

Комплект:8

Примечание:

№ на схеме:17

Наименование:Plate, pressure

Каталожный номер:60164334

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing

Каталожный номер:60164200

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:60164201

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ball, steel

Каталожный номер:60164159

Комплект:2

Примечание:

№ на схеме:21

Наименование:Oil Seal

Каталожный номер:60164382

Комплект:1

Примечание:

№ на схеме:22

Наименование:Snap Ring

Каталожный номер:60164297

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring Pin

Каталожный номер:60164324

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:60164329

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60164376

Комплект:7

Примечание:

№ на схеме:26

Наименование:O-Ring

Каталожный номер:60164375

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-Ring

Каталожный номер:60164386

Комплект:2

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60164378

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60164377

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring, support

Каталожный номер:60164345

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring, support

Каталожный номер:60164344

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve GP, relief

Каталожный номер:60164171

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:60164311

Комплект:4

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:60164262

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:60164379

Комплект:1

Примечание:

№ на схеме:36

Наименование:Body 2 Sub Assy

Каталожный номер:60164168

Комплект:1

Примечание:

№ на схеме:37

Наименование:Shaft AS, drive

Каталожный номер:60164228

Комплект:1

Примечание:

№ на схеме:38

Наименование:Cylinder Barrel Sub Assy

Каталожный номер:60164280

Комплект:1

Примечание:
