Бак гидравлический 13267835

← Бак топливный 13260082 Фильтр 60211330 →

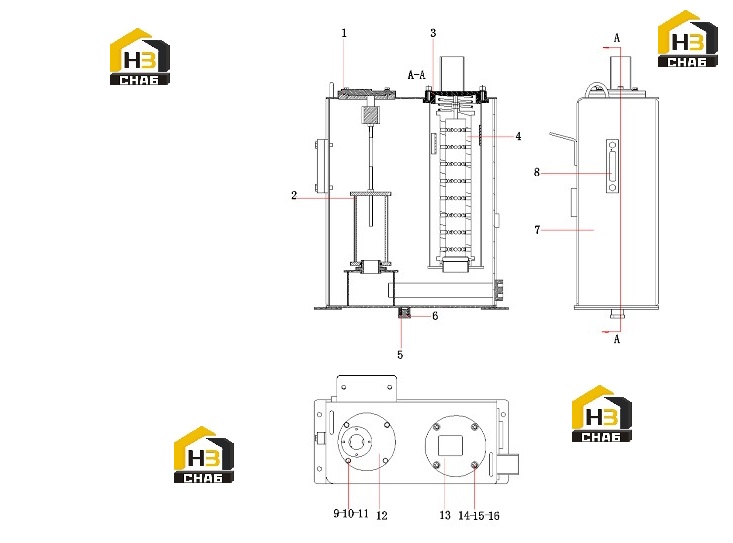

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:A210608000018

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filtercore

Каталожный номер:60167908

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000614

Комплект:1

Примечание:

№ на схеме:4

Наименование:Filter, return oil

Каталожный номер:60072195

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:10514225

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hydraulic Fuel Tank

Каталожный номер:13267183

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gauge, sight glass

Каталожный номер:A250100000174

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:12

Наименование:plate SY50C1K3NU.1.2.3.3

Каталожный номер:13509287

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil return cap

Каталожный номер:13504260

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:
