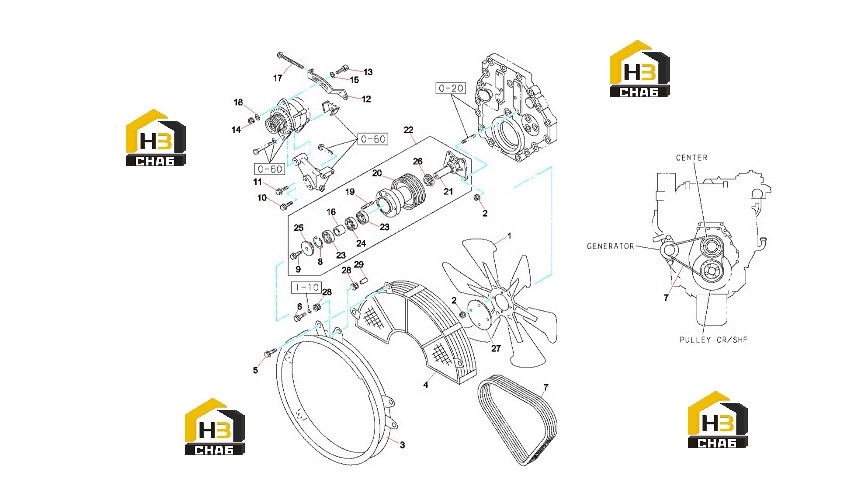

Вентилятор, шкив, ремень 60320143

← Трубопровод водяного насоса 60320142 Турбонагнетатель 60320144 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fan

Каталожный номер:B249900001066

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut 091180-1100 M10 flange

Каталожный номер:B229900004800

Комплект:8

Примечание:

№ на схеме:3

Наименование:Guard AS, Fan

Каталожный номер:B229900004325

Комплект:1

Примечание:

№ на схеме:4

Наименование:Guard AS, Fan

Каталожный номер:B229900004326

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10×45

Каталожный номер:B229900004861

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bolt 028651-0250 M8x25 flange

Каталожный номер:B229900004901

Комплект:3

Примечание:

№ на схеме:7

Наименование:Belt;cooling fan

Каталожный номер:60320427

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring;snap

Каталожный номер:60320428

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt;pulley

Каталожный номер:60320429

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt,flange M10×20

Каталожный номер:B229900004886

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt;adj plate,gen(b)

Каталожный номер:60320430

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate;adj

Каталожный номер:60320431

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:B229900004786

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:B229900004801

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:B229900004598

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spacer

Каталожный номер:60320432

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt 109009-1141 M10x155

Каталожный номер:B229900004925

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer;pl,adj plate

Каталожный номер:60320433

Комплект:1

Примечание:

№ на схеме:19

Наименование:Stud 044011-0300 M10x30 L=45

Каталожный номер:60311993

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pulley;fan center

Каталожный номер:60320434

Комплект:1

Примечание:

№ на схеме:21

Наименование:Body;fan center

Каталожный номер:60320435

Комплект:1

Примечание:

№ на схеме:22

Наименование:Center asm;fan

Каталожный номер:60320441

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing;ball,fan pulley(a)

Каталожный номер:60320436

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bearing;ball,fan pulley(b)

Каталожный номер:60320437

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cover;dust(a)

Каталожный номер:60320438

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover;dust(b)

Каталожный номер:60320439

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover;dust(c)

Каталожный номер:60320440

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber pad

Каталожный номер:B230102000040

Комплект:6

Примечание:

№ на схеме:29

Наименование:Tube

Каталожный номер:60311215

Комплект:3

Примечание:
