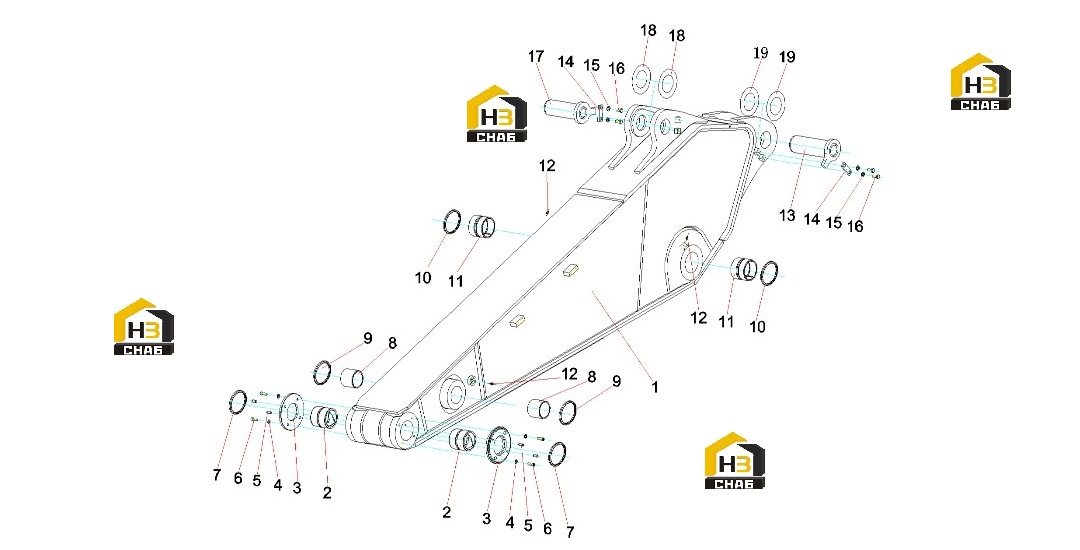

Узел рукояти 14038338

← Узел стрелы 14038338 Соединение рукояти и ковша 14038338 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm

Каталожный номер:13301113

Комплект:1

Примечание:

№ на схеме:1

Наименование:Arm

Каталожный номер:13301113

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing SY485C1I3KH.3-4

Каталожный номер:13264725

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bushing SY485C1I3KH.3-4

Каталожный номер:13264725

Комплект:2

Примечание:

№ на схеме:3

Наименование:Abrasion Proof Ring

Каталожный номер:13268512

Комплект:2

Примечание:

№ на схеме:3

Наименование:Abrasion Proof Ring

Каталожный номер:13268512

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210491000121

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210491000121

Комплект:8

Примечание:

№ на схеме:5

Наименование:Locating Pin

Каталожный номер:13124496

Комплект:4

Примечание:

№ на схеме:5

Наименование:Locating Pin

Каталожный номер:13124496

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw M12×35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:6

Наименование:Screw M12×35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:7

Наименование:Dust ring

Каталожный номер:60044258

Комплект:2

Примечание:

№ на схеме:7

Наименование:Dust ring

Каталожный номер:60044258

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shaft Sleeve

Каталожный номер:A820208000360

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shaft Sleeve

Каталожный номер:A820208000360

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal, Dust

Каталожный номер:60044257

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal, Dust

Каталожный номер:60044257

Комплект:2

Примечание:

№ на схеме:11

Наименование:Shaft sleeve SY485C1I3KH.3-2A

Каталожный номер:13277858

Комплект:2

Примечание:

№ на схеме:11

Наименование:Shaft sleeve SY485C1I3KH.3-2A

Каталожный номер:13277858

Комплект:2

Примечание:

№ на схеме:12

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:5

Примечание:

№ на схеме:12

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:5

Примечание:

№ на схеме:13

Наименование:Lock pin SY425C1M2K.3.25

Каталожный номер:11347592

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lock pin SY425C1M2K.3.25

Каталожный номер:11347592

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lock pin SY425C1M2K.3.19

Каталожный номер:11347579

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lock pin SY425C1M2K.3.19

Каталожный номер:11347579

Комплект:1

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:10135677

Комплект:8

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:10135677

Комплект:8

Примечание:
