Цепи и башмаки гусениц 13734866

← Подшипник поворотный 13946509 Защита цепи гусеницы 14125656 →

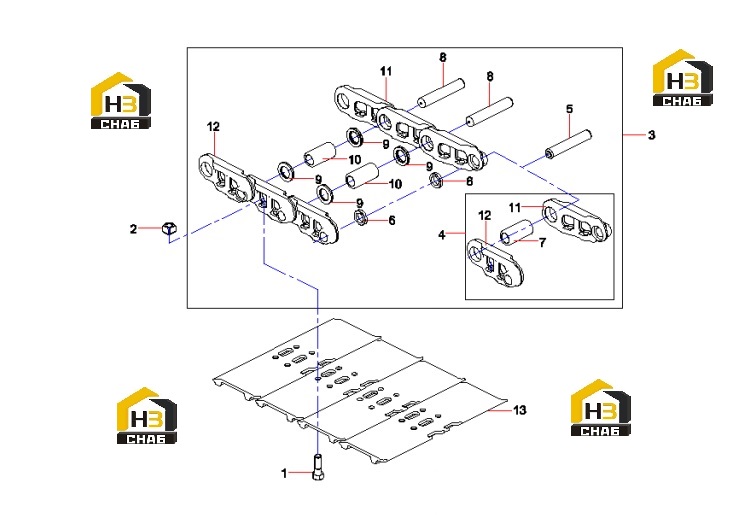

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:track bolt

Каталожный номер:60122364

Комплект:200

Примечание:

№ на схеме:2

Наименование:Track nut

Каталожный номер:60123031

Комплект:200

Примечание:

№ на схеме:3

Наименование:Track chain STC228MC-6050.1

Каталожный номер:13221933

Комплект:1

Примечание:

№ на схеме:4

Наименование:chain-track combinition

Каталожный номер:13489957

Комплект:1

Примечание:

№ на схеме:5

Наименование:Main pin shaft STC228MC-6050.1

Каталожный номер:13184488

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacer STC228Mc-6050.1-8

Каталожный номер:13221929

Комплект:2

Примечание:

№ на схеме:7

Наименование:Main pin sleeve STC228MC

Каталожный номер:13184487

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin STC228MC-6050.1-3

Каталожный номер:13184486

Комплект:49

Примечание:

№ на схеме:9

Наименование:Track Ring STC228MC-6050.1-1

Каталожный номер:13221928

Комплект:98

Примечание:

№ на схеме:10

Наименование:Bush STC228MC-6050.1-2

Каталожный номер:13184485

Комплект:49

Примечание:

№ на схеме:11

Наименование:Track Link/R STC228MC-6050.1

Каталожный номер:13184453

Комплект:50

Примечание:

№ на схеме:12

Наименование:Track Link/L STC228MC-6050.1-6

Каталожный номер:13184452

Комплект:50

Примечание:

№ на схеме:13

Наименование:Track shoe

Каталожный номер:13631469

Комплект:50

Примечание:
