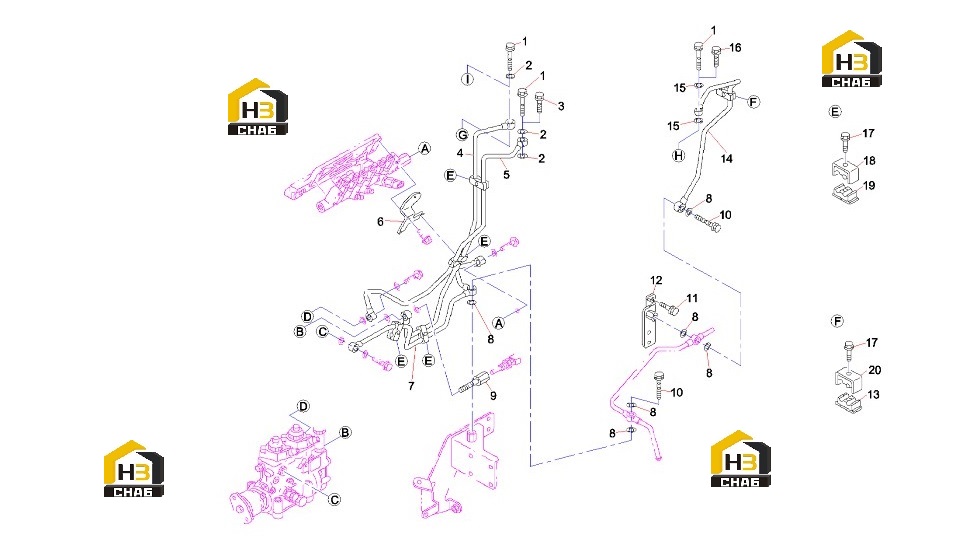

Трубопровод топливный 60320149

← Фильтр топливный 60320114 Трубопровод топливный 60320149 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Joint pipe

Каталожный номер:60250939

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spacer

Каталожный номер:B229900004534

Комплект:5

Примечание:

№ на схеме:3

Наименование:Articulating Bolt

Каталожный номер:60064766

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe;fuel.feed pump to fuel filter

Каталожный номер:60320004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe;fuel,fuel filter to inj pump

Каталожный номер:60320005

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracketfuel pipe

Каталожный номер:60320103

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe;fuel,fuel filter leak off

Каталожный номер:60320088

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:B229900004536

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt;joint,fuel filter

Каталожный номер:60320009

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt;joint,fuel filter

Каталожный номер:60320095

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt,flange M10×20

Каталожный номер:B229900004886

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bracketfuel pipe

Каталожный номер:60319994

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clipfuel pipe

Каталожный номер:60319975

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipefuelfuel filter leak off

Каталожный номер:60320118

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:B230199000038

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:B229900004931

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt 028050-6350 M6x35 flange

Каталожный номер:60311245

Комплект:5

Примечание:

№ на схеме:18

Наименование:BRACKET

Каталожный номер:60260163

Комплект:4

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:60260164

Комплект:4

Примечание:

№ на схеме:20

Наименование:Clipfuel pipe

Каталожный номер:60319974

Комплект:1

Примечание:
