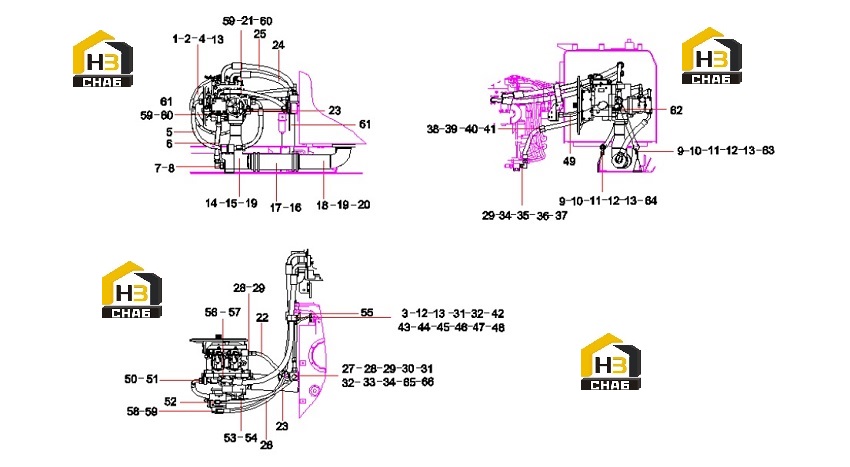

Трубопровод плунжерного насоса 13308021

← Фильтр 12353451 Трубопровод плунжерного насоса 13308021 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plunger Pump

Каталожный номер:60355586

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plunger Pump

Каталожный номер:60242827

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:8

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000359

Комплект:12

Примечание:

№ на схеме:5

Наименование:Rubber Hose

Каталожный номер:B230103001771

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rubber Hose 1SN32-DKOL

Каталожный номер:B230103001940

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, Adapter

Каталожный номер:B210780001181

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fitting, Elbow

Каталожный номер:B210780000030

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:60208243

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ф40 rubber cushion

Каталожный номер:11206203

Комплект:4

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:13631387

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:19

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210491000121

Комплект:39

Примечание:

№ на схеме:14

Наименование:Steel tube assembly

Каталожный номер:14019824

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000083

Комплект:1

Примечание:

№ на схеме:16

Наименование:T-type anchor ear

Каталожный номер:60318656

Комплект:4

Примечание:

№ на схеме:17

Наименование:suction hose SY485C1I3KH.1.2.2

Каталожный номер:13306236

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steel tube assembly

Каталожный номер:14019829

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M16×45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:8

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:A210609000125

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rubber Hose 4SP20-DKOS

Каталожный номер:B230103002698

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rubber Hose

Каталожный номер:60253576

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hy hose 1SN12-DKOL-DKOL90

Каталожный номер:B230103003287

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rubber Hose

Каталожный номер:60253561

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rubber Hose

Каталожный номер:60253562

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose AS

Каталожный номер:B230103002533

Комплект:1

Примечание:

№ на схеме:27

Наименование:transitional block

Каталожный номер:13304018

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fitting

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-Ring-23.7

Каталожный номер:B230101000356

Комплект:3

Примечание:

№ на схеме:30

Наименование:Pipe connector

Каталожный номер:21002823

Комплект:1

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:A820205002468

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:33

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:1

Примечание:

№ на схеме:34

Наименование:transitional block

Каталожный номер:13304020

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205002473

Комплект:1

Примечание:

№ на схеме:36

Наименование:Fitting, Elbow

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt M10×60GB70.1 10.9

Каталожный номер:A210204000357

Комплект:2

Примечание:

№ на схеме:38

Наименование:fitting strip SY485C1I3KH.1.2.2-5

Каталожный номер:13306237

Комплект:4

Примечание:

№ на схеме:39

Наименование:Ф34 rubber cushion SY420.13.1

Каталожный номер:A820606020470

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt M10×20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:41

Наименование:washer

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:42

Наименование:bracket SY485C1I3KH.1.2.2.3

Каталожный номер:13306242

Комплект:1

Примечание:

№ на схеме:43

Наименование:bracket SY485C1I3KH.1.2.2.4

Каталожный номер:13306360

Комплект:1

Примечание:

№ на схеме:44

Наименование:clamp plate SY485C1I3KH.1.2.2-7

Каталожный номер:13306238

Комплект:1

Примечание:

№ на схеме:45

Наименование:Transitional block

Каталожный номер:13304016

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M14x30GB5783 Grade 10.9

Каталожный номер:A210111000205

Комплект:3

Примечание:

№ на схеме:47

Наименование:Bolt M12×60GB5783 10.9

Каталожный номер:A210111000103

Комплект:4

Примечание:

№ на схеме:48

Наименование:Ф48 rubber cushion

Каталожный номер:13308536

Комплект:2

Примечание:

№ на схеме:49

Наименование:Rubber Hose

Каталожный номер:B230103003775

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pipe connector

Каталожный номер:21002928

Комплект:2

Примечание:

№ на схеме:51

Наименование:O-ring

Каталожный номер:21007877

Комплект:2

Примечание:

№ на схеме:52

Наименование:Pipe connector

Каталожный номер:24004879

Комплект:1

Примечание:

№ на схеме:53

Наименование:Connector G3/8-M18

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:54

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:55

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:56

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:8

Примечание:

№ на схеме:57

Наименование:Screw M14×45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:16

Примечание:

№ на схеме:58

Наименование:Split Flange

Каталожный номер:B210780000644

Комплект:2

Примечание:

№ на схеме:59

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:60

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:2

Примечание:

№ на схеме:61

Наименование:bracket SY485C1I3KH.1.2.2.5C

Каталожный номер:13948034

Комплект:1

Примечание:

№ на схеме:62

Наименование:Sensor, pressure

Каталожный номер:60217140

Комплект:3

Примечание:

№ на схеме:63

Наименование:support

Каталожный номер:13631392

Комплект:1

Примечание:

№ на схеме:64

Наименование:plate

Каталожный номер:13631388

Комплект:1

Примечание:

№ на схеме:65

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:3

Примечание:

№ на схеме:66

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:3

Примечание:
