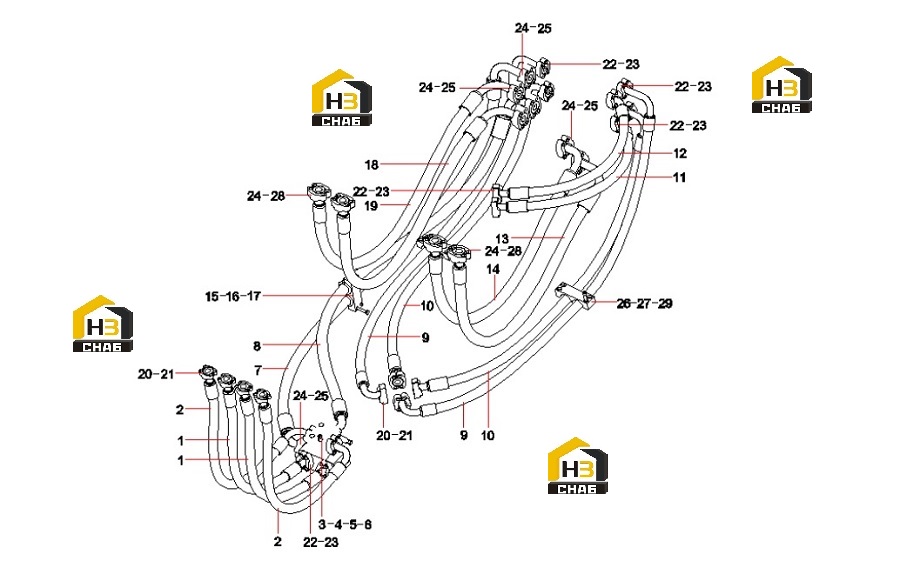

Трубопровод основной платформы 13308041

← Комплектующие насоса плунжерного (часть2) 60242827 Трубопровод основной платформы 13308041 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber Hose

Каталожный номер:60312024

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rubber Hose

Каталожный номер:60312023

Комплект:2

Примечание:

№ на схеме:3

Наименование:transitional block

Каталожный номер:13304029

Комплект:1

Примечание:

№ на схеме:4

Наименование:transitional block

Каталожный номер:13304432

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M12×80GB70.1 10.9

Каталожный номер:A210204000360

Комплект:7

Примечание:

№ на схеме:6

Наименование:Sensor, pressure

Каталожный номер:60217140

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber Hose

Каталожный номер:60253567

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:60253566

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:60253569

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rubber Hose

Каталожный номер:60253568

Комплект:2

Примечание:

№ на схеме:11

Наименование:Rubber Hose

Каталожный номер:B230103007826

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber Hose

Каталожный номер:60278257

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber Hose

Каталожный номер:60253572

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber Hose

Каталожный номер:60171480

Комплект:1

Примечание:

№ на схеме:15

Наименование:clamp plate SY485C1I3KH.1.2.2-7

Каталожный номер:13306238

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ф48 rubber cushion

Каталожный номер:13308536

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12×60GB5783 10.9

Каталожный номер:A210111000103

Комплект:4

Примечание:

№ на схеме:18

Наименование:Rubber Hose

Каталожный номер:60253572

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber Hose

Каталожный номер:60253571

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:16

Примечание:

№ на схеме:21

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:32

Примечание:

№ на схеме:22

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:24

Примечание:

№ на схеме:23

Наименование:Screw M12×40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:48

Примечание:

№ на схеме:24

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:24

Примечание:

№ на схеме:25

Наименование:Screw M14×45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:32

Примечание:

№ на схеме:26

Наименование:clamp SY485C1I3KH.1.2.3-3

Каталожный номер:13307237

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ф40 rubber cushion

Каталожный номер:11206203

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw M14×50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:16

Примечание:

№ на схеме:29

Наименование:Screw M12×55GB70.1 10.9

Каталожный номер:21027533

Комплект:8

Примечание:
