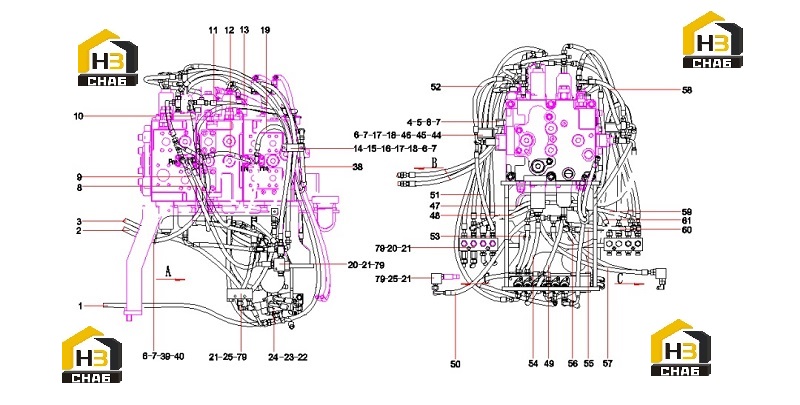

Трубопровод гидрораспределителя 13309359

← Джойстик правый 11145480 Трубопровод гидрораспределителя 13309359 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber Hose

Каталожный номер:B230103006298

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber hose

Каталожный номер:B230103000610

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose Assembly

Каталожный номер:B230103001524

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp of Three Rubber Hose

Каталожный номер:13306939

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rubber pad of Three Rubber Hose

Каталожный номер:13306940

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8×20GB5783 10.9

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:16

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:B230103001234

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Assembly

Каталожный номер:B230103002376

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Assembly

Каталожный номер:B230103001885

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:B230103003137

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber Hose

Каталожный номер:60171474

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:B230103003138

Комплект:1

Примечание:

№ на схеме:14

Наименование:Left Bracket

Каталожный номер:13306870

Комплект:1

Примечание:

№ на схеме:15

Наименование:Protective sleeve

Каталожный номер:13306941

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe Clip

Каталожный номер:13306942

Комплект:1

Примечание:

№ на схеме:17

Наименование:bolt M20x35GB5783 10.9

Каталожный номер:24003229

Комплект:3

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210491000132

Комплект:3

Примечание:

№ на схеме:19

Наименование:rubber hose

Каталожный номер:60183223

Комплект:1

Примечание:

№ на схеме:20

Наименование:transitional block

Каталожный номер:13304217

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:23000063

Комплект:8

Примечание:

№ на схеме:22

Наименование:Electromagnetic Reversing Valve

Каталожный номер:60243482

Комплект:1

Примечание:

№ на схеме:23

Наименование:Accumulator

Каталожный номер:60265303

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10×70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:25

Наименование:transitional block

Каталожный номер:13304227

Комплект:2

Примечание:

№ на схеме:38

Наименование:Hose Assembly

Каталожный номер:B230103003611

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clamp of Double Rubber Hose

Каталожный номер:13306943

Комплект:2

Примечание:

№ на схеме:40

Наименование:Rubber pad of Double Rubber

Каталожный номер:13306944

Комплект:2

Примечание:

№ на схеме:44

Наименование:Right Bracket

Каталожный номер:13306875

Комплект:1

Примечание:

№ на схеме:45

Наименование:Protective Sleeve

Каталожный номер:13306937

Комплект:1

Примечание:

№ на схеме:46

Наименование:Right Pipe Clip

Каталожный номер:13306938

Комплект:1

Примечание:

№ на схеме:47

Наименование:Hose Assembly

Каталожный номер:B230103001233

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hose Assembly

Каталожный номер:B230103003611

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hose Assembly

Каталожный номер:B230103001215

Комплект:1

Примечание:

№ на схеме:50

Наименование:Hose Assembly

Каталожный номер:B230103001215

Комплект:1

Примечание:

№ на схеме:51

Наименование:Hose Assembly

Каталожный номер:B230103001215

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose Assembly

Каталожный номер:A831313035000

Комплект:1

Примечание:

№ на схеме:53

Наименование:Hose Assembly

Каталожный номер:B230103001213

Комплект:1

Примечание:

№ на схеме:54

Наименование:Hose Assembly

Каталожный номер:B230103001213

Комплект:1

Примечание:

№ на схеме:55

Наименование:Hose Assembly

Каталожный номер:B230103003815

Комплект:1

Примечание:

№ на схеме:56

Наименование:Rubber Hose 1SN8-DKOL-550

Каталожный номер:B230103003145

Комплект:1

Примечание:

№ на схеме:57

Наименование:rubber hose

Каталожный номер:60211155

Комплект:1

Примечание:

№ на схеме:58

Наименование:Hose Assembly

Каталожный номер:B230103003611

Комплект:1

Примечание:

№ на схеме:59

Наименование:Hose Assembly

Каталожный номер:B230103001889

Комплект:1

Примечание:

№ на схеме:60

Наименование:Rubber Hose

Каталожный номер:A831311025000

Комплект:1

Примечание:

№ на схеме:61

Наименование:Hose Assembly

Каталожный номер:B230103001214

Комплект:1

Примечание:

№ на схеме:79

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:10

Примечание:
