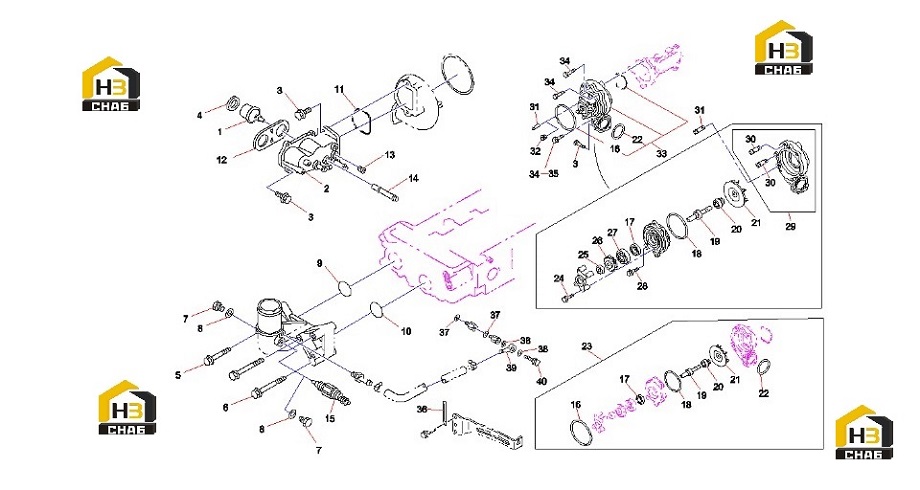

Термостат 60320141

← Сапун и комплектующие 60320139 Термостат 60320141 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Thermostat

Каталожный номер:60320398

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing;thermostat

Каталожный номер:60320399

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt,flange M10×25

Каталожный номер:B229900004887

Комплект:7

Примечание:

№ на схеме:4

Наименование:Ring;seal

Каталожный номер:60320400

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt;thrust collar(b)

Каталожный номер:60320289

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt;outlet pipe(b)

Каталожный номер:60320401

Комплект:4

Примечание:

№ на схеме:7

Наименование:Plug;sensor hole

Каталожный номер:60320356

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:B229900004534

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket;outlet pipe(a)

Каталожный номер:60320402

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket;outlet pipe(b)

Каталожный номер:60320403

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket;thermostat hsg(a)

Каталожный номер:60320404

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket;thermostat hsg(b)

Каталожный номер:60320405

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:B229900004670

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube

Каталожный номер:B229900004300

Комплект:1

Примечание:

№ на схеме:15

Наименование:Switch, water temperature

Каталожный номер:B241200001054

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket;water pump

Каталожный номер:60320396

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal;oil,water pump

Каталожный номер:60320389

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket;cover to body

Каталожный номер:60320392

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft;water pump

Каталожный номер:60320394

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal unit;water pump

Каталожный номер:60320390

Комплект:1

Примечание:

№ на схеме:21

Наименование:Impeller;water pump

Каталожный номер:60320391

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket;pump to c/bl

Каталожный номер:60320385

Комплект:1

Примечание:

№ на схеме:23

Наименование:Repair kit;water pump

Каталожный номер:60320386

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8×40

Каталожный номер:B229900004855

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bearing;water pump(b)

Каталожный номер:60320388

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gear;water pump,drive

Каталожный номер:60320397

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing;water pump(a)

Каталожный номер:60320387

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt,flange M10×20

Каталожный номер:B229900004886

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cover;water pump

Каталожный номер:60320393

Комплект:1

Примечание:

№ на схеме:30

Наименование:Joint;htr hose,water pump(a)

Каталожный номер:60320395

Комплект:2

Примечание:

№ на схеме:31

Наименование:Tube

Каталожный номер:B229900004300

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:60003283

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pump asm;water,w/gasket

Каталожный номер:60320384

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt 028151-0900 M10x90 flange

Каталожный номер:B229900004892

Комплект:3

Примечание:

№ на схеме:35

Наименование:Bolt;gear case

Каталожный номер:60320327

Комплект:1

Примечание:

№ на схеме:36

Наименование:Clip; harness

Каталожный номер:60320064

Комплект:1

Примечание:

№ на схеме:37

Наименование:Shim

Каталожный номер:B229900004536

Комплект:2

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:B229900004536

Комплект:1

Примечание:

№ на схеме:39

Наименование:Tube

Каталожный номер:B229900002620

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:B210199000025

Комплект:1

Примечание:
