Стекло лобовое в сборе 11181278

Стекло лобовое в сборе 11181278

← Механизм замка a222200000147 Стекло лобовое в сборе 11181278 →

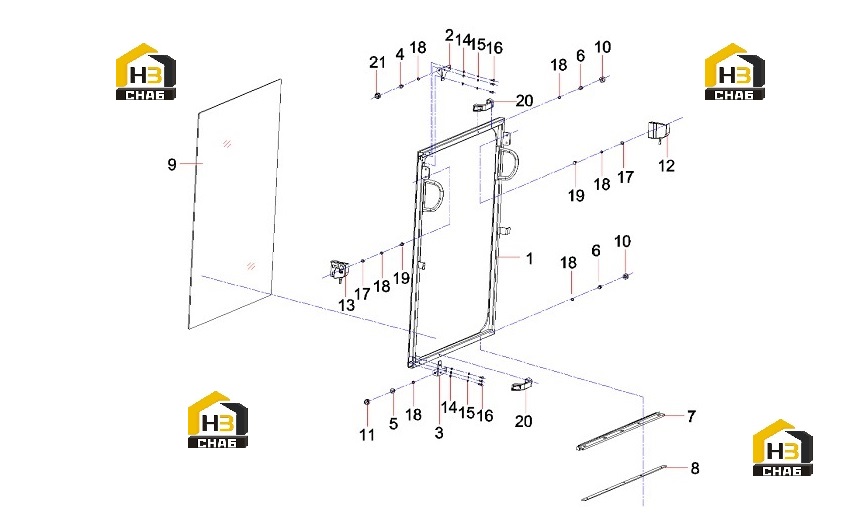

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Frame assembly, front window
Каталожный номер:11139442
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Support assembly, upper contact
Каталожный номер:10137698
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Support assembly, down roller,
Каталожный номер:10137702
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Rotating shaft, top left, front
Каталожный номер:10137704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rotating shaft, lower left, front
Каталожный номер:10137706
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rotating shaft, right side, front
Каталожный номер:10137707
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing strip, front window, down
Каталожный номер:13031942
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Strip, down fixed, front window
Каталожный номер:11151198
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Glass, front window
Каталожный номер:11094593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Front window right side roller
Каталожный номер:10137712
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Front window left side roller
Каталожный номер:10137713
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Lock
Каталожный номер:A222200000151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Lock
Каталожный номер:A222200000152
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210404000009
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210401000016
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:60220104
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:A210404000005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:A210401000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:A210111000088
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Handhold, plastic
Каталожный номер:60001290
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Front window left upper roller
Каталожный номер:11320754
Комплект:1
Примечание:
