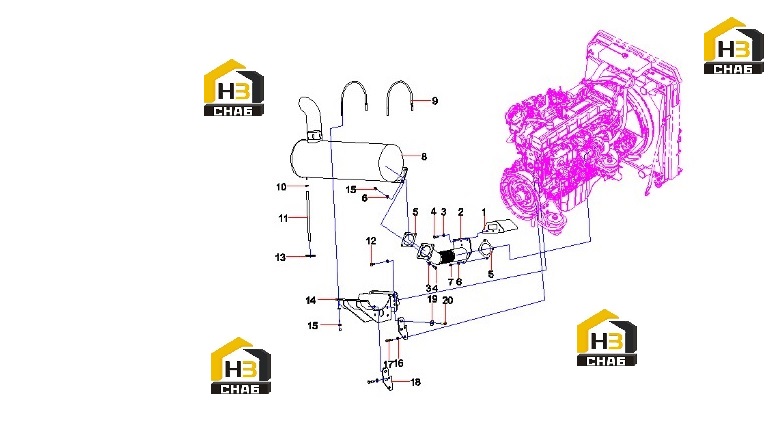

Система выхлопная 13304907

← Фланец соединительный 60352558 Система выхлопная 13304907 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:waterproof SY485C1I3KH.1.3.2.3

Каталожный номер:13300963

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gas pipe SY485C1I3KH.1.3.2.2

Каталожный номер:13294815

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210491000121

Комплект:11

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:7

Примечание:

№ на схеме:5

Наименование:Casket EXH DUCT

Каталожный номер:60250933

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer, dish,exh ,duct

Каталожный номер:60250934

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut,exh,duct

Каталожный номер:60250935

Комплект:4

Примечание:

№ на схеме:8

Наименование:Muffler

Каталожный номер:60250310

Комплект:1

Примечание:

№ на схеме:9

Наименование:silencer bracket

Каталожный номер:13632605

Комплект:2

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:A210855000003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Drainage pipe

Каталожный номер:10250095

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12x65GB5782 Grade 10.9

Каталожный номер:A210110000437

Комплект:4

Примечание:

№ на схеме:13

Наименование:rubber pad

Каталожный номер:12215066

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:13285648

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:12

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210444000001

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt M14x30GB5783 Grade 10.9

Каталожный номер:A210111000205

Комплект:4

Примечание:

№ на схеме:18

Наименование:Connecting plate

Каталожный номер:11450892

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 14GB96.1

Каталожный номер:60060550

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000208

Комплект:4

Примечание:
