Система смазки рабочего оборудования 13303565

← Соединение рукояти и ковша 14038338 Система смазки рабочего оборудования 13303565 →

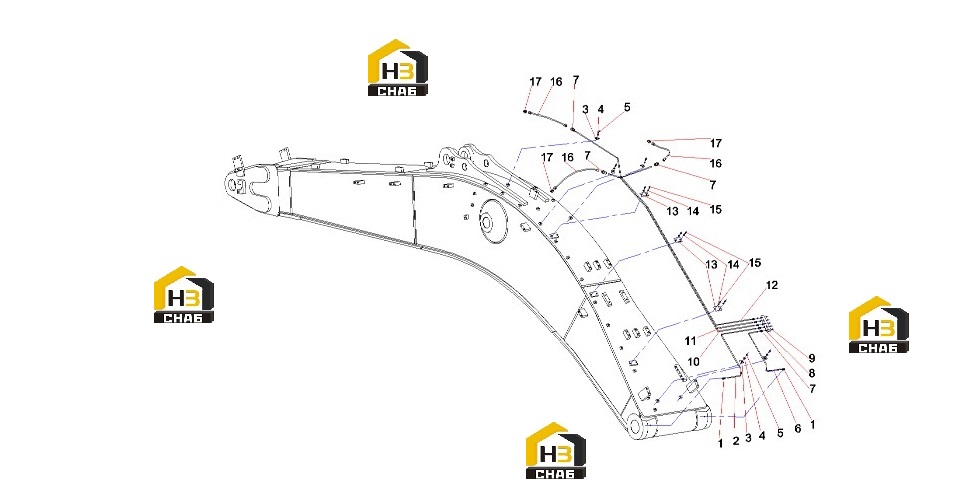

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe connector

Каталожный номер:A229900006985

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:13299810

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:5

Примечание:

№ на схеме:7

Наименование:Transitional Joint

Каталожный номер:A810201031035

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210434000007

Комплект:5

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:13299811

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:6

Примечание:

№ на схеме:16

Наименование:Rubber Hose

Каталожный номер:23905413

Комплект:3

Примечание:
