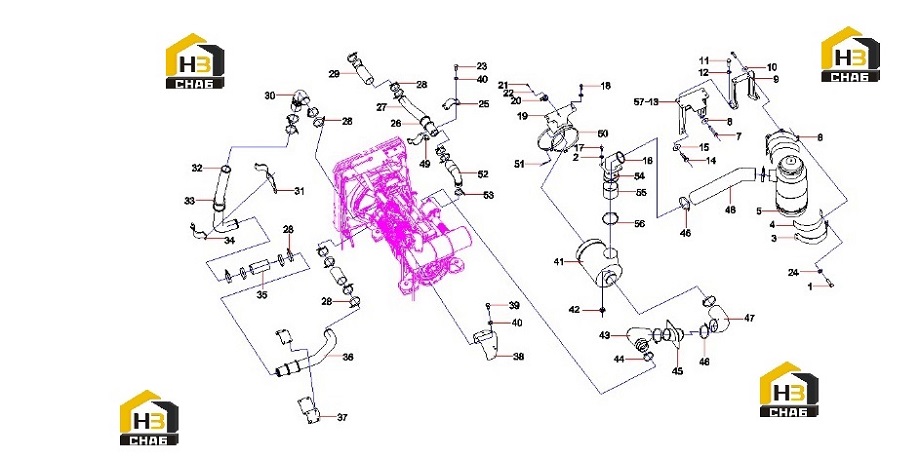

Система очистки воздуха 13294025

← Фильтр топливный и кронштейн 60250940 Воздухоочиститель 60270815 of28(35)-as →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210491000121

Комплект:18

Примечание:

№ на схеме:3

Наименование:Bend board SY485C1I3KH.1.3.4.6

Каталожный номер:13265695

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber sleeve

Каталожный номер:13282197

Комплект:2

Примечание:

№ на схеме:5

Наименование:Air Cleaner Assembly OF28(35)-AS

Каталожный номер:60270815

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket SY485C1I3KH.1.3.4.6

Каталожный номер:13265697

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:21005240

Комплект:3

Примечание:

№ на схеме:8

Наименование:Washer 14GB96.1

Каталожный номер:60060550

Комплект:3

Примечание:

№ на схеме:9

Наименование:Oil bath support

Каталожный номер:13282178

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bolt M14x45GB5783-00 Class

Каталожный номер:A210111000209

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210444000001

Комплект:4

Примечание:

№ на схеме:13

Наименование:Oil bath support

Каталожный номер:13421240

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000054

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe SY485C1I3KH.1.3.4.5

Каталожный номер:13282184

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:10

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:8

Примечание:

№ на схеме:19

Наименование:Fixed mount of air cleaner

Каталожный номер:13282172

Комплект:1

Примечание:

№ на схеме:20

Наименование:SENSOR; MAP

Каталожный номер:60065525

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000115

Комплект:3

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000630

Комплект:3

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:12

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210110000009

Комплект:4

Примечание:

№ на схеме:25

Наименование:Board

Каталожный номер:13282158

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rubber sleeve

Каталожный номер:13282170

Комплект:1

Примечание:

№ на схеме:27

Наименование:Inter-Cooler intlet pipe

Каталожный номер:13282168

Комплект:1

Примечание:

№ на схеме:28

Наименование:T-type anchor ear φ95.3-φ103.1

Каталожный номер:60205838

Комплект:18

Примечание:

№ на схеме:29

Наименование:Connecting Rubber Hose I

Каталожный номер:13282160

Комплект:1

Примечание:

№ на схеме:30

Наименование:hose

Каталожный номер:13282163

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rigid board combination

Каталожный номер:13282196

Комплект:1

Примечание:

№ на схеме:32

Наименование:Inter-Cooler outlet pipell

Каталожный номер:13282162

Комплект:1

Примечание:

№ на схеме:33

Наименование:cushion

Каталожный номер:11453375

Комплект:2

Примечание:

№ на схеме:34

Наименование:Rigid board SY850C3I2K.1.3.4-10

Каталожный номер:12832053

Комплект:2

Примечание:

№ на схеме:35

Наименование:Connecting Rubber Hose II

Каталожный номер:13282161

Комплект:2

Примечание:

№ на схеме:36

Наименование:Inter-Cooler outlet pipel

Каталожный номер:13282169

Комплект:1

Примечание:

№ на схеме:37

Наименование:Rigid board combination

Каталожный номер:12832004

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plate

Каталожный номер:13394552

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M10×20GB5783 10.9

Каталожный номер:A210111000012

Комплект:5

Примечание:

№ на схеме:40

Наименование:washer

Каталожный номер:A210491000120

Комплект:19

Примечание:

№ на схеме:41

Наименование:AIR CLEANER ASM

Каталожный номер:60241870

Комплект:1

Примечание:

№ на схеме:42

Наименование:Air cleaner sensor

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:43

Наименование:Air intake rubber tube

Каталожный номер:13547902

Комплект:1

Примечание:

№ на схеме:44

Наименование:T-type anchor ear φ127.0-φ136.5

Каталожный номер:60275328

Комплект:1

Примечание:

№ на схеме:45

Наименование:Air intake steel tube combination

Каталожный номер:13282175

Комплект:1

Примечание:

№ на схеме:46

Наименование:T-type anchor ear φ162.0-φ170.0

Каталожный номер:60247180

Комплект:5

Примечание:

№ на схеме:47

Наименование:Outlet tube of air cleaner

Каталожный номер:13282165

Комплект:1

Примечание:

№ на схеме:48

Наименование:Air intake rubber tube

Каталожный номер:13408979

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rigid bracket

Каталожный номер:13282186

Комплект:1

Примечание:

№ на схеме:50

Наименование:Clamp assembly

Каталожный номер:10131920

Комплект:2

Примечание:

№ на схеме:51

Наименование:bolt M10×60GB5783 10.9

Каталожный номер:A210111000111

Комплект:2

Примечание:

№ на схеме:52

Наименование:hose

Каталожный номер:13282167

Комплект:1

Примечание:

№ на схеме:53

Наименование:T-type anchor ear

Каталожный номер:60227325

Комплект:1

Примечание:

№ на схеме:54

Наименование:Inlet air temperature sensor

Каталожный номер:60250930

Комплект:1

Примечание:

№ на схеме:55

Наименование:Air Intake Rubber Hose

Каталожный номер:13282164

Комплект:1

Примечание:

№ на схеме:56

Наименование:T-type anchor ear

Каталожный номер:A210855000071

Комплект:2

Примечание:

№ на схеме:57

Наименование:adjusting spacer

Каталожный номер:13422096

Комплект:1

Примечание:
