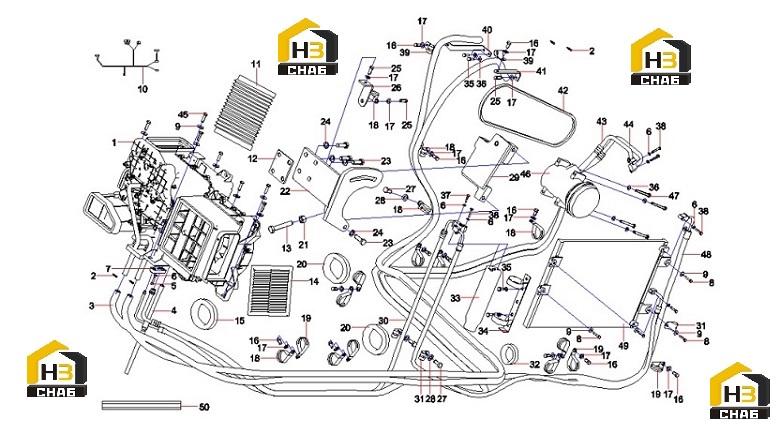

Система кондиционирования воздуха 13278021

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:8

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 8GB96.1

Каталожный номер:60060565

Комплект:11

Примечание:

№ на схеме:9

Наименование:Washer 8GB96.1

Каталожный номер:60060565

Комплект:11

Примечание:

№ на схеме:10

Наименование:Electric system of air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:10

Наименование:Electric system of air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:11

Наименование:Inner air filter

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:11

Наименование:Inner air filter

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cushion

Каталожный номер:13251493

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cushion

Каталожный номер:13251493

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M16×90GB5783 10.9

Каталожный номер:A210111000347

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M16×90GB5783 10.9

Каталожный номер:A210111000347

Комплект:1

Примечание:

№ на схеме:14

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:14

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:11648716

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:11648716

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:A210111000195

Комплект:12

Примечание:

№ на схеме:16

Каталожный номер:A210111000195

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer 10GB97.1

Каталожный номер:-

Комплект:17

Примечание:Modification or other

№ на схеме:17

Наименование:Washer 10GB97.1

Каталожный номер:-

Комплект:17

Примечание:Modification or other

№ на схеме:18

Каталожный номер:-

Комплект:14

Примечание:Modification or other

№ на схеме:18

Каталожный номер:-

Комплект:14

Примечание:Modification or other

№ на схеме:19

Каталожный номер:60086357

Комплект:10

Примечание:

№ на схеме:19

Каталожный номер:60086357

Комплект:10

Примечание:

№ на схеме:20

Наименование:Rubber protective sleeve

Каталожный номер:11169935

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber protective sleeve

Каталожный номер:11169935

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:22

Наименование:Compressor fixed Bracket

Каталожный номер:13278016

Комплект:1

Примечание:

№ на схеме:22

Наименование:Compressor fixed Bracket

Каталожный номер:13278016

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:A210111000208

Комплект:5

Примечание:

№ на схеме:23

Каталожный номер:A210111000208

Комплект:5

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210444000001

Комплект:5

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210444000001

Комплект:5

Примечание:

№ на схеме:25

Каталожный номер:A210111000197

Комплект:3

Примечание:

№ на схеме:25

Каталожный номер:A210111000197

Комплект:3

Примечание:

№ на схеме:26

Наименование:Fixed bracket

Каталожный номер:13277347

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fixed bracket

Каталожный номер:13277347

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:5

Примечание:

№ на схеме:27

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:5

Примечание:

№ на схеме:28

Наименование:Washer 12GB97.1

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:28

Наименование:Washer 12GB97.1

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:29

Наименование:Adjusting Plate SY230C6B.1.8.2A

Каталожный номер:10143993

Комплект:1

Примечание:

№ на схеме:29

Наименование:Adjusting Plate SY230C6B.1.8.2A

Каталожный номер:10143993

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:60250667

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:60250667

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:31

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:32

Каталожный номер:11133774

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:11133774

Комплект:1

Примечание:

№ на схеме:33

Наименование:Dryer

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:33

Наименование:Dryer

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bracker, dryer clamp

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bracker, dryer clamp

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M8×20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:35

Наименование:Bolt M8×20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:36

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:36

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:37

Каталожный номер:A210111000081

Комплект:4

Примечание:

№ на схеме:37

Каталожный номер:A210111000081

Комплект:4

Примечание:

№ на схеме:38

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:38

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:39

Наименование:the fixity of line

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:39

Наименование:the fixity of line

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:40

Наименование:Fixed bracket III

Каталожный номер:13277351

Комплект:1

Примечание:

№ на схеме:40

Наименование:Fixed bracket III

Каталожный номер:13277351

Комплект:1

Примечание:

№ на схеме:41

Наименование:Fixed bracketll

Каталожный номер:13277349

Комплект:1

Примечание:

№ на схеме:41

Наименование:Fixed bracketll

Каталожный номер:13277349

Комплект:1

Примечание:

№ на схеме:42

Наименование:Triangular Belt

Каталожный номер:B230106000058

Комплект:1

Примечание:

№ на схеме:42

Наименование:Triangular Belt

Каталожный номер:B230106000058

Комплект:1

Примечание:

№ на схеме:43

Наименование:Exhaust hose

Каталожный номер:60250665

Комплект:1

Примечание:

№ на схеме:43

Наименование:Exhaust hose

Каталожный номер:60250665

Комплект:1

Примечание:

№ на схеме:44

Наименование:Suction rubber tube

Каталожный номер:60250664

Комплект:1

Примечание:

№ на схеме:44

Наименование:Suction rubber tube

Каталожный номер:60250664

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:45

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:46

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:46

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:47

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:48

Каталожный номер:60250666

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:60250666

Комплект:1

Примечание:

№ на схеме:49

Наименование:Condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:49

Наименование:Condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:11133754

Комплект:1

Примечание:

№ на схеме:50
