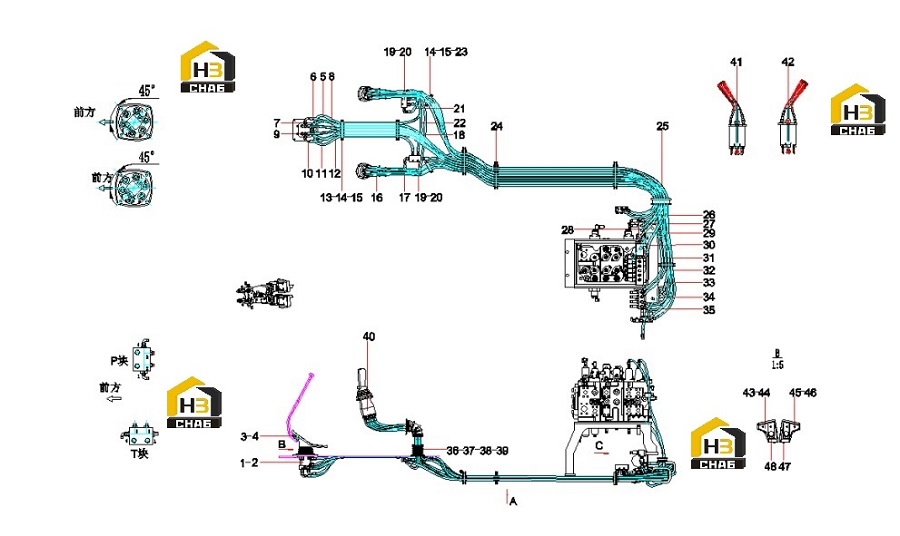

Система гидравлическая управления экскаватором 13310212

← Трубопровод гидравлический управления экскаватором 13310215 Система гидравлическая управления экскаватором 13310212 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot Valve

Каталожный номер:60283709

Комплект:1

Примечание:

№ на схеме:2

Наименование:Block

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M10×20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210491000120

Комплект:12

Примечание:

№ на схеме:5

Наименование:Hose Assembly

Каталожный номер:B230103004288

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber Hose 1SN8-DKOL

Каталожный номер:B230103005103

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber Hose

Каталожный номер:B230103004207

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:B230103006195

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:B230103003246

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rubber Hose 1SN8-DKOL

Каталожный номер:B230103005103

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber Hose

Каталожный номер:B230103004207

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:21027563

Комплект:1

Примечание:

№ на схеме:13

Наименование:pipe nip

Каталожный номер:A820101117104

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8×16GB5783 10.9

Каталожный номер:A210111000342

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:16

Наименование:Nylon belting

Каталожный номер:A239900000065

Комплект:12

Примечание:

№ на схеме:17

Наименование:Hose Assembly

Каталожный номер:B230103004127

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:B230103003138

Комплект:1

Примечание:

№ на схеме:19

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw M10×40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:4

Примечание:

№ на схеме:21

Наименование:Hose Assembly

Каталожный номер:21027563

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rubber Hose

Каталожный номер:23001051

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:A820101117116

Комплект:2

Примечание:

№ на схеме:24

Наименование:jacket

Каталожный номер:13305841

Комплект:3

Примечание:

№ на схеме:25

Наименование:jacket

Каталожный номер:13305833

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rubber Hose

Каталожный номер:B230103002946

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber Hose

Каталожный номер:B230103002946

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber Hose

Каталожный номер:B230103002946

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber Hose

Каталожный номер:B230103002946

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rubber Hose

Каталожный номер:B230103007716

Комплект:1

Примечание:

№ на схеме:31

Наименование:rubber hose

Каталожный номер:60307232

Комплект:1

Примечание:

№ на схеме:32

Наименование:rubber hose

Каталожный номер:60307232

Комплект:1

Примечание:

№ на схеме:33

Наименование:Rubber Hose

Каталожный номер:B230103008477

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rubber Hose

Каталожный номер:B230103002238

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rubber Hose

Каталожный номер:B230103002238

Комплект:1

Примечание:

№ на схеме:36

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:37

Наименование:Grommet

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:39

Наименование:washer

Каталожный номер:24000632

Комплект:16

Примечание:

№ на схеме:40

Наименование:Pilot-control Valve

Каталожный номер:60210245

Комплект:2

Примечание:

№ на схеме:41

Наименование:Left handle Assy

Каталожный номер:11145459

Комплект:1

Примечание:

№ на схеме:42

Наименование:Right handle Assy

Каталожный номер:11145480

Комплект:1

Примечание:

№ на схеме:43

Наименование:Right backup plate of pedal Asy.

Каталожный номер:12009972

Комплект:1

Примечание:

№ на схеме:44

Наименование:Left backup plate of pedal

Каталожный номер:12003641

Комплект:1

Примечание:

№ на схеме:45

Наименование:Backup sleeve of pedal

Каталожный номер:12009258

Комплект:1

Примечание:

№ на схеме:46

Наименование:Backup sleeve of pedal

Каталожный номер:12010268

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt, socket head M10×16GB70.1 10.9

Каталожный номер:A210204000334

Комплект:4

Примечание:

№ на схеме:48

Наименование:Screw

Каталожный номер:23000066

Комплект:4

Примечание:
