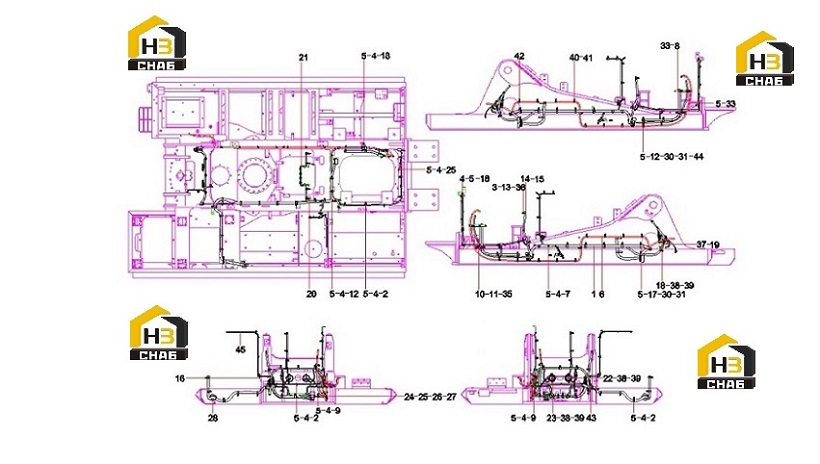

Система электрическая на раме экскаватора 13304261

← Система электрическая гидронасоса 13304260 Система электрическая стрелы 13304262 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body Harness

Каталожный номер:14133602

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:60083322

Комплект:26

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:60086354

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:54

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210491000120

Комплект:62

Примечание:

№ на схеме:6

Наименование:Power Supply Line

Каталожный номер:60242056

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:60086357

Комплект:12

Примечание:

№ на схеме:8

Наименование:Harness support

Каталожный номер:13514948

Комплект:1

Примечание:

№ на схеме:9

Наименование:the fixity of line

Каталожный номер:60086355

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:20

Примечание:

№ на схеме:11

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:60086356

Комплект:5

Примечание:

№ на схеме:13

Наименование:Washer 6GB96.1

Каталожный номер:60238783

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210210000003

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000630

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rubber protective sleeve

Каталожный номер:11169936

Комплект:2

Примечание:

№ на схеме:17

Наименование:the fixity of line

Каталожный номер:60119587

Комплект:1

Примечание:

№ на схеме:18

Наименование:90 degree metal mounting bracket

Каталожный номер:60041902

Комплект:4

Примечание:

№ на схеме:19

Наименование:The Fixity Of Line

Каталожный номер:60149605

Комплект:12

Примечание:

№ на схеме:20

Наименование:Clamp fixed frame II

Каталожный номер:11768685

Комплект:4

Примечание:

№ на схеме:21

Наименование:proportional valve Harness fixed

Каталожный номер:13840915

Комплект:1

Примечание:

№ на схеме:22

Наименование:Electric Horn B36

Каталожный номер:60202066

Комплект:1

Примечание:

№ на схеме:23

Наименование:Electric Horn B36

Каталожный номер:60202067

Комплект:1

Примечание:

№ на схеме:24

Наименование:the clamp for connecter of

Каталожный номер:12060843

Комплект:1

Примечание:

№ на схеме:25

Наименование:The Bracket for connecter of

Каталожный номер:12060897

Комплект:2

Примечание:

№ на схеме:26

Наименование:The Bracket for connecter of shiqi

Каталожный номер:12061491

Комплект:1

Примечание:

№ на схеме:27

Наименование:the clamp of swp

Каталожный номер:12061200

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber protective sleeve

Каталожный номер:11844004

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210111000295

Комплект:4

Примечание:

№ на схеме:31

Наименование:steel tube

Каталожный номер:11166822

Комплект:4

Примечание:

№ на схеме:33

Наименование:Bolt M10×20GB5783 10.9

Каталожный номер:A210111000012

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:A210491000121

Комплект:19

Примечание:

№ на схеме:36

Наименование:Screw

Каталожный номер:A210210000008

Комплект:1

Примечание:

№ на схеме:37

Наименование:Plug-IN mounting support

Каталожный номер:13300235

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:40

Наименование:The Fixity Of Line

Каталожный номер:60149607

Комплект:2

Примечание:

№ на схеме:41

Наименование:Ф26 rubber cushion

Каталожный номер:11206238

Комплект:1

Примечание:

№ на схеме:42

Наименование:Ф40 rubber cushion

Каталожный номер:11206203

Комплект:1

Примечание:

№ на схеме:43

Наименование:Protective sleeve

Каталожный номер:11133736

Комплект:1

Примечание:

№ на схеме:44

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:45

Наименование:Nylon belting

Каталожный номер:A239900000065

Комплект:35

Примечание:
