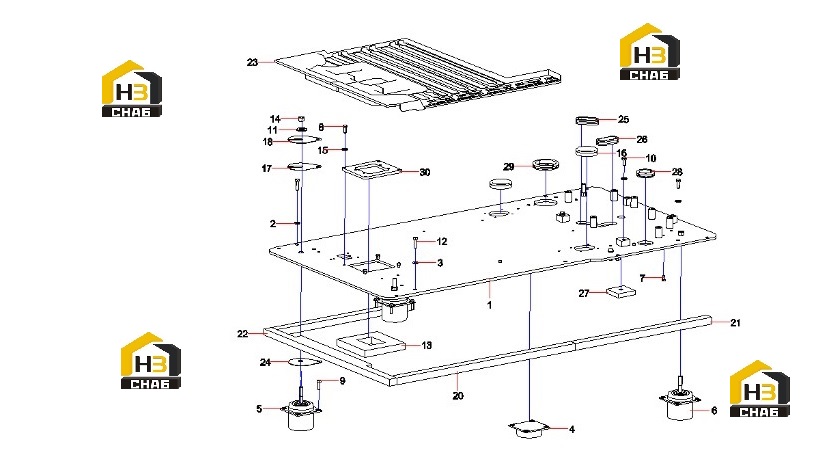

Пол кабины 13299430

← Подлокотник левый 60204189 Комплектующие экскаватора 14036582 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base Plate

Каталожный номер:13298755

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pad, rubber

Каталожный номер:12827984

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cab, mount

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cab, support

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:24

Примечание:

№ на схеме:10

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:11

Наименование:High-strength steel washer

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:6

Примечание:

№ на схеме:13

Наименование:Back sponge

Каталожный номер:11459077

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:16

Наименование:protecting ring

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:A820101210709

Комплект:4

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:A820101210710

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bottom board sponge of cab

Каталожный номер:A820699000677

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bottom board sponge of cab

Каталожный номер:A820699000678

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bottom board sponge of cab

Каталожный номер:A820699000679

Комплект:1

Примечание:

№ на схеме:23

Наименование:floor pad

Каталожный номер:11670604

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cushion board

Каталожный номер:11546613

Комплект:4

Примечание:

№ на схеме:25

Наименование:Airproof rubber sleeve I

Каталожный номер:11963757

Комплект:1

Примечание:

№ на схеме:26

Наименование:Airproof rubber sleeve II

Каталожный номер:11963758

Комплект:1

Примечание:

№ на схеме:27

Наименование:Airproof spone

Каталожный номер:11963760

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber sleeve I

Каталожный номер:12831476

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber Sleeve I

Каталожный номер:13631506

Комплект:1

Примечание:

№ на схеме:30

Наименование:Mounting plate for pedal valve

Каталожный номер:A820101025902

Комплект:1

Примечание:
