Отсек кондиционера 13902449

← Дверь левая передняя (отсек кондиционера) 13901362 Решетка отсека кондиционера 13304821 →

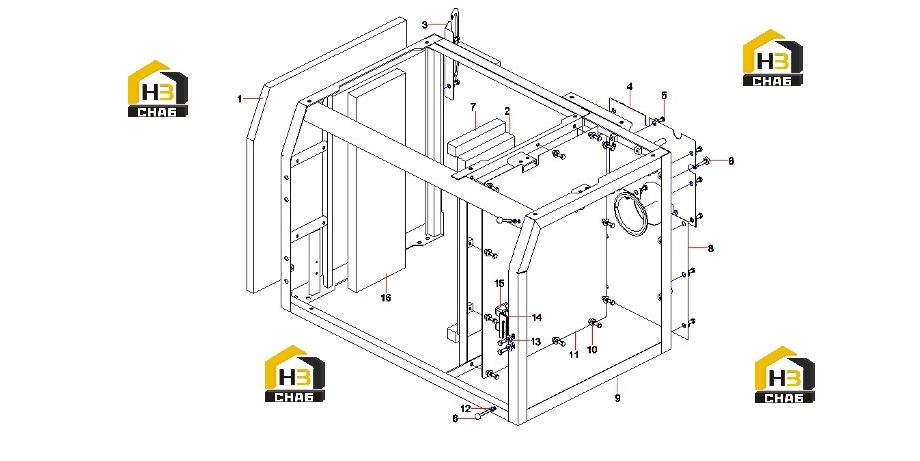

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sponge

Каталожный номер:13306886

Комплект:1

Примечание:

№ на схеме:2

Наименование:sponge

Каталожный номер:13306883

Комплект:1

Примечание:

№ на схеме:3

Наименование:baffle SY485C1I3KH.1.6.10-7

Каталожный номер:13512320

Комплект:1

Примечание:

№ на схеме:4

Наименование:clapboard SY485C1I3KH.1.6.10-6

Каталожный номер:13422177

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:26

Примечание:

№ на схеме:6

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:3

Примечание:

№ на схеме:7

Наименование:sponge

Каталожный номер:13306884

Комплект:2

Примечание:

№ на схеме:8

Наименование:air cleaner clapboard

Каталожный номер:13422184

Комплект:1

Примечание:

№ на схеме:9

Наименование:Framework of air filter room

Каталожный номер:13902229

Комплект:1

Примечание:

№ на схеме:10

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:28

Примечание:

№ на схеме:11

Наименование:Spacing plate

Каталожный номер:13306885

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210307000036

Комплект:3

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:2

Примечание:

№ на схеме:15

Наименование:Assembly of Bumper Block

Каталожный номер:13306843

Комплект:1

Примечание:

№ на схеме:16

Наименование:sponge

Каталожный номер:13306882

Комплект:1

Примечание:
