Механизм поворотный 13294690

← Редуктор b229900005472 Подшипник поворотный 13946509 →

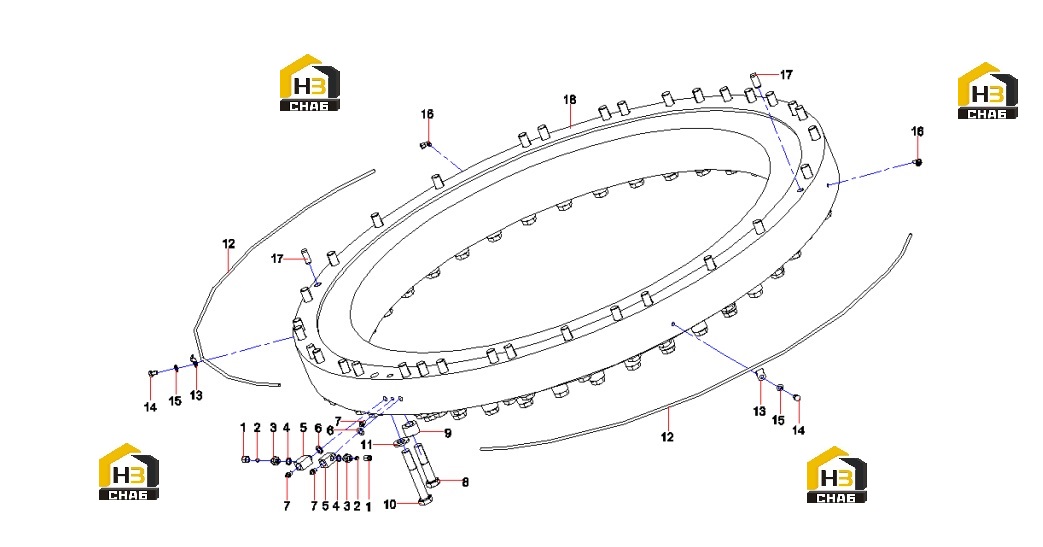

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe joint

Каталожный номер:B210780000191

Комплект:2

Примечание:

№ на схеме:2

Наименование:Special cutting sleeve

Каталожный номер:B229900001092

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting PT1/4-M14

Каталожный номер:A820205002483

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210434000007

Комплект:4

Примечание:

№ на схеме:5

Наименование:Square joint

Каталожный номер:13302540

Комплект:2

Примечание:

№ на схеме:6

Наименование:Seal Washer

Каталожный номер:A820102010428

Комплект:2

Примечание:

№ на схеме:7

Наименование:Grease nipple

Каталожный номер:B229900000686

Комплект:5

Примечание:

№ на схеме:8

Наименование:Bolt M24x120GB5782 Grade 10.9

Каталожный номер:24000200

Комплект:40

Примечание:

№ на схеме:9

Наименование:bush

Каталожный номер:13280572

Комплект:40

Примечание:

№ на схеме:10

Наименование:Bolt M24×160GB5782 10.9

Каталожный номер:A210110000260

Комплект:35

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210491000122

Комплект:35

Примечание:

№ на схеме:12

Наименование:Pipe

Каталожный номер:13109570

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:13005406

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe connector

Каталожный номер:A229900006985

Комплект:2

Примечание:

№ на схеме:17

Наименование:pin SY200B.1.7-2

Каталожный номер:A820301012418

Комплект:2

Примечание:

№ на схеме:18

Наименование:Slewing ring SSf1530/60CWHV

Каталожный номер:13946509

Комплект:1

Примечание:
