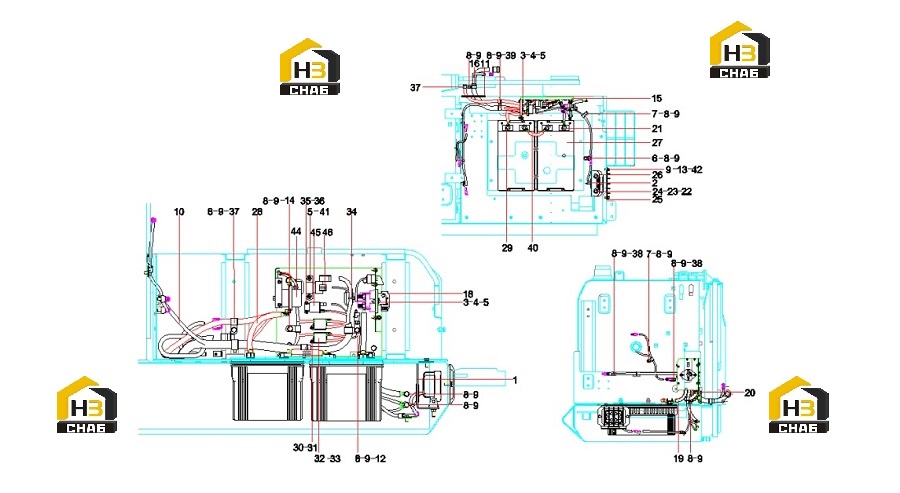

Компоненты электрической системы 13304259

← Система электрическая кабины 13833850 Система электрическая гидронасоса 13304260 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Platform lamp support

Каталожный номер:13307242

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber protective sleeve

Каталожный номер:11169936

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000341

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:6

Наименование:90 degree metal mounting bracket

Каталожный номер:60041902

Комплект:3

Примечание:

№ на схеме:7

Наименование:the fixity of line

Каталожный номер:60086353

Комплект:3

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:18

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210491000120

Комплект:22

Примечание:

№ на схеме:10

Наименование:Tool box Harness

Каталожный номер:13421287

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber protective sleeve

Каталожный номер:13300188

Комплект:1

Примечание:

№ на схеме:12

Наименование:The Fixity Of Line

Каталожный номер:60149605

Комплект:3

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:14

Наименование:Strap, nylon 20×179 φ12.5

Каталожный номер:60260292

Комплект:2

Примечание:

№ на схеме:15

Наименование:Switch box

Каталожный номер:13416828

Комплект:1

Примечание:

№ на схеме:16

Наименование:Protective sleeve

Каталожный номер:11133736

Комплект:3

Примечание:

№ на схеме:18

Наименование:Rotary Switch 880175

Каталожный номер:60235464

Комплект:1

Примечание:

№ на схеме:19

Наименование:Power cord

Каталожный номер:60043436

Комплект:1

Примечание:

№ на схеме:20

Наименование:Power cord

Каталожный номер:60043438

Комплект:1

Примечание:

№ на схеме:21

Наименование:Terminal GP, battery, negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210491000121

Комплект:2

Примечание:

№ на схеме:25

Наименование:lamp cover

Каталожный номер:13423745

Комплект:1

Примечание:

№ на схеме:26

Наименование:Working light

Каталожный номер:60232826

Комплект:1

Примечание:

№ на схеме:27

Наименование:Battery

Каталожный номер:60236171

Комплект:2

Примечание:

№ на схеме:28

Наименование:Wire, power

Каталожный номер:60012793

Комплект:1

Примечание:

№ на схеме:29

Наименование:Terminal GP, battery, positive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer 4GB97.1

Каталожный номер:60060562

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt, socket head

Каталожный номер:A210210000030

Комплект:4

Примечание:

№ на схеме:32

Наименование:Fuse box-BX2022

Каталожный номер:A241300000059

Комплект:2

Примечание:

№ на схеме:33

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:4

Примечание:

№ на схеме:34

Наименование:Nylon belting

Каталожный номер:A239900000065

Комплект:10

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210210000008

Комплект:2

Примечание:

№ на схеме:36

Наименование:washer 6GB97.1

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:37

Наименование:Clamp

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:39

Наименование:Clamp

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:40

Наименование:Battery positive and negative

Каталожный номер:13632775

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt, socket head M8×16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:44

Наименование:Battery relay

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:45

Наименование:glow relay 41.88894460-7061

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:46

Наименование:STARTER RELAY

Каталожный номер:-

Комплект:1

Примечание:Modification or other
